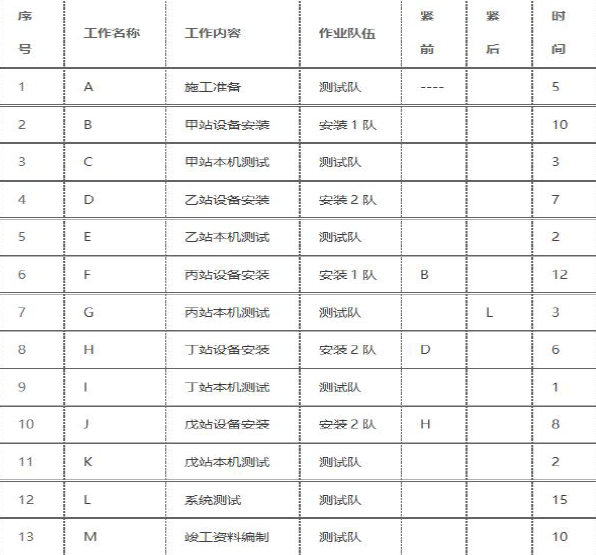

案例题 某施工单位承接了移动基站设备安装工程，其中包含甲、乙、丙、丁、戊5个站，施工内容包括施工准备、设备安装、本机测试、系统测试、竣工资料编制等内容，项目经理部按照一个队同时只能进行一项工作进行了工作分解，因施工单位本机测试和系统测试所用仪表只有1台，给出一部分的双代网络图。


根据合同约定，建设单位按照各局站工作的最早开始时间，将设备运到机房，施工中发生如下事件：
事件一：乙站、丙站设备均推迟2天运到机房：
事件二：施工单位仪表比计划最早进场时间推迟5天时间：
事件三：在丁站本机测试中，仪表故障造成测试工作延迟6天：
问题：
1.根据上述内容绘制完整双代号网络图
2.参照A标注B、E、F、I工作时间参数
3.列出本项目的关键工作，计算计划工期。
4.在保证工期前提下，测试工作于第几天开始能保证仪表的最高利用率？
5.各事件顺序发生时，分别影响的工期多少天？那些可以向建设单位索赔工期，本工程的实际工期是多少天？
6.本工程的环境因素有哪些？

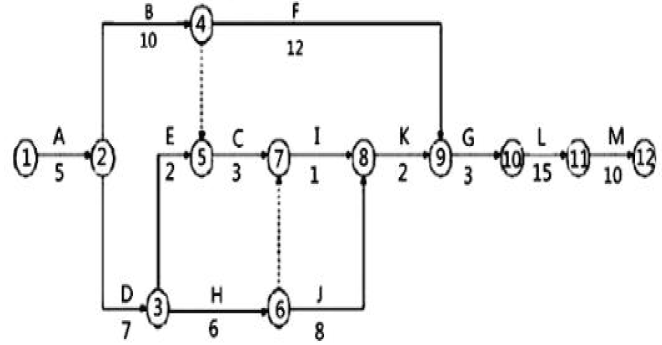

1.

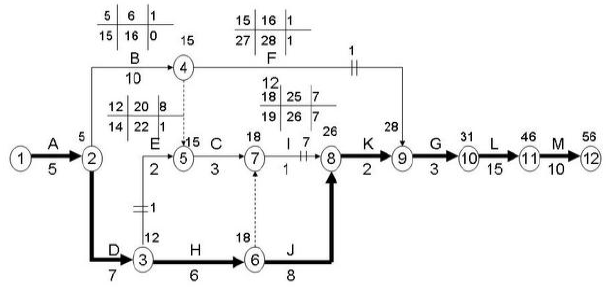

2.
3.关键工作是：A，D，H，J，K，G，L，M
计划工期=5（A）+7(D)+6(H)+8(J)+2(K)+3(G)+15(L)+10(M)=56(天)
4.测试工作有E、C、I、K、G、L，要保证仪器最高利用率就要求仪器连续、不间断工作，才能避免仪器窝工，即需求最早开始的测试工作E 的最晚开始时间；从图可知E 最晚开始时间是第21 天，最晚结束时间是第22 天，所有测试工作于第21 天开始能保证仪表的最高利用率。
5.事件一：
1）乙站设备推迟2 天运到机房，致D 工作推迟2 天，因D 工作是关键工作，致工期拖后2 天
2）丙站设备推迟2 天运到机房，致F 工作推迟2 天，因事件顺序发生，F 工作推迟2 天未超出其总时差，故对工期无影响
事件二：施工单位仪表比计划最早进场时间推迟5 天，因事件顺序发生，致E 工作推迟3 天，但未超出其总时差，故对工期无影响
事件三：丁站仪表故障造成测试工作推迟6 天，致I 工作推迟6 天，因事件一和事件二影响，I 工作总时差为5 天，推迟6 天超出其总时差5 天，致工期拖后1 天
事件一，设备推迟运到机房是建设单位责任，且D 工作为关键工作，推迟2 天致总工期增加2 天，故可以向建设单位提出工期索赔
事件二：仪表推迟进场是施工单位责任，故不可以向建设单位提出工期索赔
事件三：仪表故障是施工单位责任，故不可以向建设单位提出工期索赔
本工程实际工期为：56+2+1=59 天
6.
①铁件刷漆后被随意倾倒的剩余油漆
②电锤、切割机作业时的噪声
③楼板、墙壁、铁件钻孔时的噪声和粉尘
④设备开箱时，随意丢弃的包装物等垃圾
⑤随意丢弃的废电池
⑥光(电)缆接续时被随意丢弃的下脚料
⑦微波、移动工程的电磁辐射
⑧随意丢弃的其他废弃物
