案例题某河道治理工程包括新建泵站、新建堤防工程。本工程采用一次拦断河床围堰导流，上下游围堰采用均质土围堰。该工程地面高程30．00m，泵站主体工程设计建基面高程22．90m。

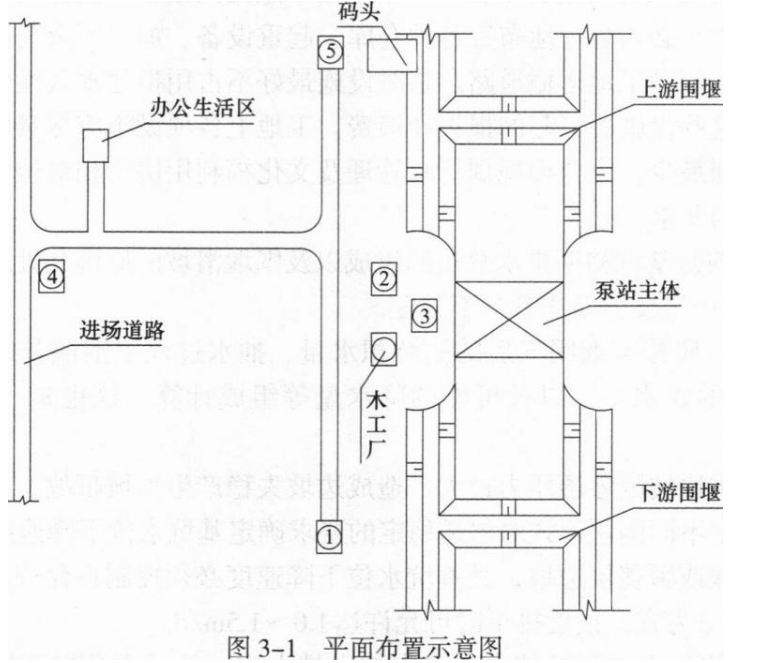

本工程混凝土采用泵送，现场布置有混凝土拌合系统、钢筋加工厂、木工厂、油库、塔式起重机、办公生活区、地磅等临时设施。根据有利生产、方便生活、易于管理、安全可靠、成本最低的原则，进行施工现场布置，平面布置示意图如图3—1所示。

施工中发生如下事件：
事件1：基坑初期排水过程中，上游来水致使河道水位上升，上游围堰基坑侧发生滑坡。
事件2：施工单位土方开挖采用反铲挖掘机一次性开挖到22．90m高程。

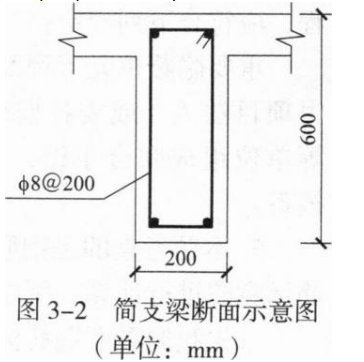

事件3：启闭机平台简支梁断面示意图如图3—2所示，梁长6m，保护层25mm，因该工程箍筋φ8钢筋备量不足，拟采用φ6或φ6钢筋代换，φ6钢筋抗拉强度按210MPa计算，φ6钢筋抗拉强度按310MPa计算。

事件4：新建堤防迎水面采用混凝土预制块护坡。根据《水利水电建设工程验收规程》SL 223--2008，堤防工程竣工验收前，检测单位对混凝土预制块护坡质量进行抽检。
【问题】
1．指出示意图中代号①、②、③、④、⑤所对应的临时设施名称。
2．事件1中，基坑初期排水总量由哪几部分组成?指出围堰滑坡的可能原因，应如何处理?
3．指出事件2中的错误之处，并提出合理的施工方法。
4．写出泵站主体结构基础土方开挖单元工程质量评定工作的组织要求。
5．根据事件3：

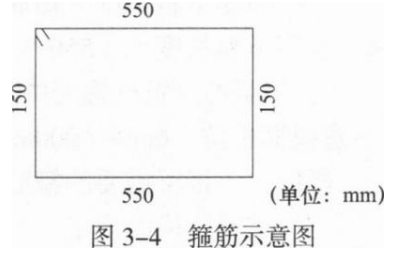

(1)画出箍筋示意图并注明尺寸；
(2)计算箍筋单根下料长度(箍筋调整值按l6．5d计算，计算结果取整数，单位：mm)；
(3)单根梁需要的箍筋根数；
(4)分别计算φ6及φ6代替φ8的理论箍筋间距值(计算结果取整数，单位：mm)。
6．写出事件4中质量抽检的主要内容。

正确答案

2024教材P62
【第一问】
平面布置示意图中①、②、③、④、⑤所对应的临时设施名称分别为：①为油库；②为钢筋加工厂；③为塔式起重机；④为地磅；⑤为混凝土拌合系统。
【第二问】
事件1中，基坑初期排水总量由基坑积水量、抽水过程中围堰及地基渗水量，堰身及基坑覆盖层中的含水量，以及可能的降水量等组成。
围堰滑坡的可能原因及其处理措施如下：
(1)围堰滑坡原因：①外河水位上升，围堰浸润线抬高；②基坑抽水速度过快。
(2)处理措施：①加固围堰；②降低基坑排水速度，开始降速为0．5～0．8m／d为宜，接近排干时可允许达到1．0～1．5m／d。
【第三问】
事件2中错误之处的判断及其合理施工方法如下：
不妥之处：施工单位土方开挖采用反铲挖掘机一次性开挖到22．90m高程。
合理的施工方法：应分层开挖，临近设计建基面高程时，应留出0．2～0．3m的保护层人工开挖。
【第四问】
泵站主体结构基础土方开挖单元工程质量评定工作的组织要求：经施工单位自评合格，监理单位抽检后，由项目法人(或委托监理)、监理、设计、施工、工程运行管理(施工阶段已经成立)等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。
【第五问】
根据事件3中简支梁断面示意图、相关数据画图及其计算如下：
