案例题 某小型钢结构单层厂房，建筑面积2000 平方米。施工单位中标后成立项目经理部组织施工。
施工单位进场后及时向监理单位报送了该工程的施工组织设计。其中施工现场平面布置图包括：（1）工程施工场地状况；（2）布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等；（3）施工现场必备的安全、消防、保卫和环境保护等设施。监理单位认为内容不全面，要求补充后上报。
项目部根据施工总体部署和施工进度计划要求，做出劳动力使用计划等资源配置计划。在地基基础工程施工阶段，由企业技术负责人主持，企业相关部门、项目经理部相关部门参加进行了过程检查。

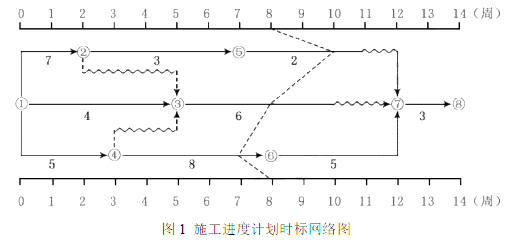

项目经理部编制的单位工程进度计划如图1：

假设各工作均匀速进展，其中工作箭线下方的数字为该工作每周计划完成的投资额（单位：万元）。项目经理部在工程施工到第8 周末时，对施工进度进行了检查，工程实际进展状态如施工进度计划时标网络图中进度前锋线所示。
项目技术部门根据检查分析情况，调整措施后重新绘制了从第9 周初开始到工程结束的网络计划，部分内容如图2：

在厂房钢结构屋面安装过程中，使用安装螺栓和冲钉进行钢构件连接定位。高强度螺栓安装过程中，当螺栓不能自由穿入时，人工现场用气割扩孔。复核位置后，从四周向中心进行，并保持四个方向对称拧紧。同一接头中，高强度大六角头螺栓连接副的初拧、复拧、终拧在36h 内完成。个别复杂节点高强度螺栓和焊接并用，采用先焊接再螺栓紧固。
【问题】
1.施工现场平面布置图还应补充哪些内容？资源配置计划还包括哪些？过程检查通常划分为哪些阶段？
2.根据图1 中进度前锋线分析第8 周末工程的实际进展情况。试从投资角度分析第8 周末的进度偏差。
3.绘制正确的从第9 周开始到工程结束的双代号时标网络计划图（无需标注工作箭线下方的数字）。我国常用的工程网络计划类型还包括哪些？
4.钢结构安装施工过程存在哪些不妥？并写出正确做法。写出高强度大六角头螺栓连接副施拧方法。

正确答案

1.
（1）还应补充：
1）相邻的地上、地下既有建（构）筑物及相关环境；
2）拟建建（构）筑物的位置、轮廓尺寸、层数等；
3）工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积。
（2）分包计划、材料供应计划、机械设备供应计划。
（3）过程检查通常划分为地基基础、主体结构、装饰装修和机电设备安装三个阶段。
2.
（1）工作⑤→⑦进度超前2 周；
工作③→⑦进度与原计划一致；
工作④→⑥进度延后1 周。
（2）第8 周末拟完工程计划投资为：7×2+3×5+2×1+4×5+6×3+5×3+8×5=124 万元；
第8 周末已完工程计划投资为：7×2+3×5+2×3+4×5+6×3+5×3+8×4=120 万元。
则第8 周末进度偏差为：120－124=-4 万元，即实际进度延误4 万元。
3.
（1）双代号时标网络计划图如下：

（2）双代号网络计划、单代号网络计划、单代号搭接网络计划。
4.本小题7 分
（1）不妥之处及正确做法如下：
不妥1：当螺栓不能自由穿入时，人工现场用气割扩孔；
正确做法1：若螺栓不能自由穿入时，可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔。扩孔数量应征得设计同意，修整后或扩孔后的孔径不应超过1.2 倍螺栓直径。
不妥2：复核位置后，从四周向中心进行，并保持四个方向对称拧紧；
正确做法2：高强度螺栓连接副初拧、复拧和终拧原则上应以接头刚度较大的部位向约束较小的方向、螺栓群中央向四周的顺序进行。
不妥3：同一接头中，高强度螺栓连接副的初拧、复拧、终拧在36h 内完成；
正确做法3：同一接头中，高强度螺栓连接副的初拧、复拧、终拧应在24h 内完成。
不妥4：个别复杂节点高强度螺栓和焊接并用，采用先焊接再螺栓紧固；
正确做法4：个别复杂节点高强度螺栓和焊接并用，宜采用先螺栓紧固后焊接的施工顺序。
（2）扭矩法或转角法。
