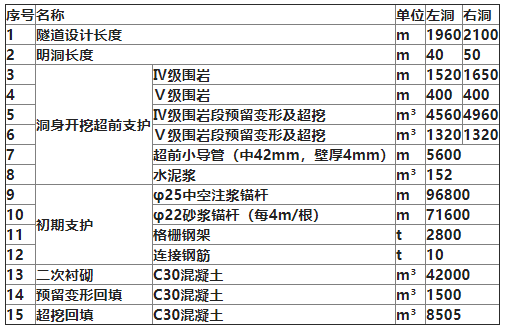

案例题 某独立分离式隧道，洞内纵坡为人字坡，双向开挖。隧道弃渣全部用于路基填筑，平均洞外出渣运距 1.30km.洞身开挖工程数量计算不考虑附属洞室等对断面面积的影响。混凝采用 60m2/h 搅站和，8m3搅运输车运输。搅拌站设于洞口，不考虑拌和站安拆。隧道主要参数见表 6.1。



注:IV级围岩设计开挖断面(不含预留变形及超挖)面积为 100级围岩设计开挖断面(不含预留变形及超挖)面积为110m，22 砂铺杆 298kg/m，砂锚杆垫板及螺母 106kg/套。


问题:

1请按《公路工程预算定额》(JTG/T 3832-2018)工程量计算规则列式计算隧道长度、IV级用岩的开挖数量.V级围岩的开挖数量、现浇 C30 混凝土衬砌数量、22砂浆锚杆数量。(计算结果保 3位小数）

2.编制施工图预算

问题1：

（1）隧道长度=（1960-40+2100-50）÷2=1985m

（2）高压风水管、照明、电线路长度=（1960+2100）÷2=2030m

（3）Ⅳ级围岩开挖数量=（1520+1650）×100=317000m3

（4）Ⅴ级围岩开挖数量=（400+400）×110=88000m3

（5）现浇C30混凝土衬砌数量：42000m3

（6）Ф22砂浆锚杆数量=71600×2.98+71600÷4×1.06=232342kg=232.342t

问题2：

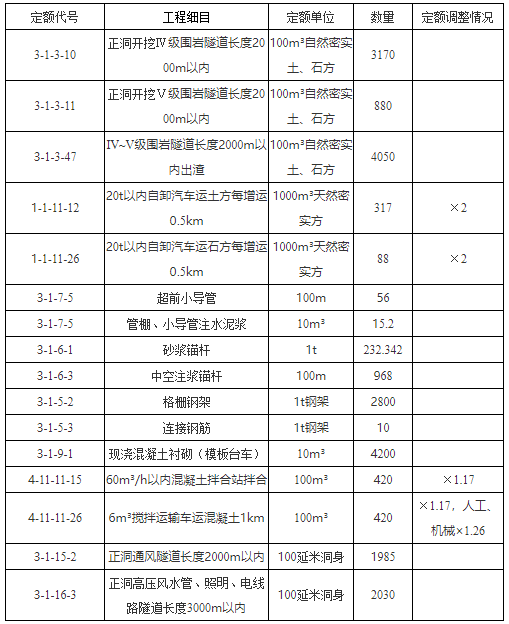

施工图预算涉及的定额代号、单位、数量、定额调整等内容见下表。



问题3：

定额建筑安装工程费21500万元，已累进方法计算：

建设项目信息化费=500×0.6%+（1000-500）×0.452%+（5000-1000）×0.356%+（10000-5000）×0.285%+（21500-10000）×0.252%=62.73（万元）

工程保险费=建筑安装工程费（不含设备费）×0.4%=（29600-4650）×0.4%=99.8（万元）
