案例题某公司承建某城市道路综合市政改造工程，总长2.17km，道路横断面为三幅路形式，主路机动车道为改性沥青混凝土面层，宽度18m，同期敷设雨水、污水等管线。污水干线采用HDPE双壁波纹管，管道直径D=600mm-1000mm，雨水干线为3600mm×1800mm钢筋混凝土箱涵，底板、围墙结构厚度均为300mm。

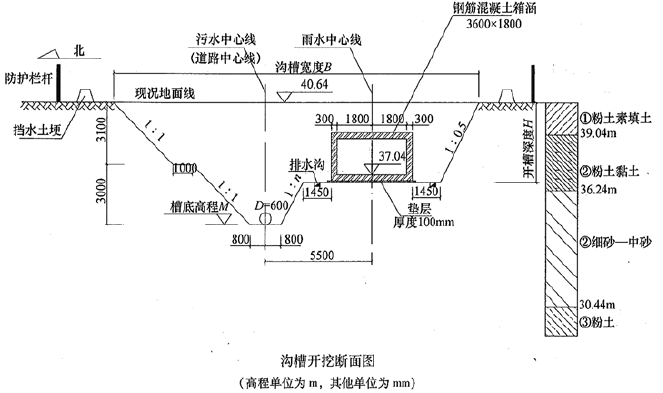

管线设计为开槽施工，自然放坡，雨、污水管线采用合槽方法施工，如下图所示，无地下水，由于开工日期滞后，工程进入雨季实施。

沟槽开挖完成后，污水沟槽南侧边坡出现局部坍塌，为保证边坡稳定，减少对箱涵结构施工影响，项目部对南侧边坡采取措施处理。
为控制污水HDPE管道在回填过程中发生较大的变形、破损，项目部决定在回填施工中采取管内架设支撑，加强成品保护等措施。
项目部分段组织道路沥青底面层施工，并细化横缝处理等技术措施，主路改性沥青面层采用多台摊铺机呈梯队式，全幅摊铺，压路机按试验确定的数量、组合方式和速度进行碾压，以保证路面成型平整度和压实度。
问题：
1.根据图示，列式计算雨水管道开槽深度H。污水管道槽底高程M和沟槽宽度B（单位为m）。
2.根据图示，指出污水沟槽南侧边坡的主要地层，并列式计算其边坡坡度中的n值（保留小数点后2位）。
3.试分析该污水沟槽南侧边坡坍塌的可能原因？并列出可采取的边坡处理措施。
4.为控制HDPE管道变形，项目部在回填中还应采取哪些技术措施？
5.试述沥青表面层横缝处理措施。
6.沥青路面压实度有哪些测定方法？试述改性沥青面层振动压实还应注意遵循哪些原则？

正确答案

1. H=40.64-37.04+0.3+0.1=4m
M=40.64-3.1-3.0=34.54m
B=3.1+1.0+3+0.8+5.5+1.8+0.3+1.45+4*0.5=18.95m
2.主要地层为粉质黏土、细沙一中砂。
宽度∶5.5-0.8-1.45-0.3-1.8=1.15m
高度∶（40.64-4）-34.54=2.1m
1：n=2.1：1.15=1：0.55
n=0.55
3.（1）坍塌的原因可能有∶边坡土质较差；施工进入雨季；留置坡度过陡；不同土质地层间未设置过渡平台；雨水沟槽中排水沟未设置防渗层。
（2）可采取的边坡处理措施∶在不影响雨水箱涵和污水管线工作面的情况下进行削坡或设置过渡平台、坡脚堆放沙包土袋；坡面进行硬化或设置土钉墙或锚喷支护；雨水沟槽北侧及其排水沟进行防渗处理。
4. 回填前做试验段确定施工参数；腋角采用中粗砂保证压实度；材料要对称、均匀运入槽内，不能直接压在管道上；在温度最低时两侧同时对称回填；管顶 500mm 以下人工回填；管顶以上机械压实需要保证有一定厚度的土方。
5.平接缝宜采用机械切割或人工剔除层厚不足部分，使工作缝成直角连接。清除切割时留下的泥水，干燥后涂刷粘层油，铺筑新混合料，接搓软化后，先横向碾压，再纵向充分压实，连接平顺。
6. 沥青路面压实度测定方法有钻芯法、核子密度仪法。
振动压实还应注意遵循紧跟、慢压、高频、低幅的原则。
