案例题某施工单位承接了一座多跨变截面预应力混凝土连续箱桥梁，大桥分为上下游两幅，每幅单箱顶板宽10.5m，底板宽6m。大桥采用钻孔灌注桩基础，双柱式桥墩（墩柱高15m至26m不等），普通钢筋混凝土盖梁。

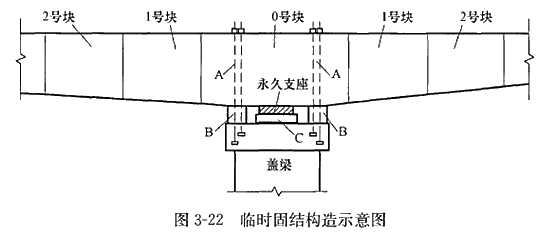

上部结构0号采用墩顶混凝土现浇施工，临时固结构造示意图如下图。

其他梁段（1～19号）采用预制场长线法台座预制，悬臂吊机拼装。各梁段之间腹板采用剪力齿衔接，环氧树脂粘合。施工中加强测量管理，各梁段施工按照设计标高安装定位，控制好全桥线形。
1～19号梁段长线法预制，悬拼安装施工工序为：吊机安装及调试→梁端就位→①→节段胶结层涂抹→②→胶结层养护至固化→③→吊机解钩，前移至下一个节段施工。
2020年4月10日，工程施工中由于操作失误导致梁体坠落，当场死亡2人，2020年5月15日，有一名伤者不治身亡。
【问题】
1.写出图中A、B、C结构的名称。
2.长线法预制有什么优缺点？悬拼安装施工中工序①，②，③各是何种工序?
3.各梁段悬拼安装线形控制测量的关键项目是哪几项?
4.就图中部分梁体在安装过程中需要进行几个阶段的预应力张拉（不考虑临时锚固），分别在什么位置？预应力筋下料长度需考虑哪些因素？
5.该工程事故属于什么等级？说明理由。

正确答案

1.
A为支座两侧临时锚固钢筋，B为临时支座，C为垫石。
2.
长线法预制施工梁体线形好，精度较高，容易控制；缺点是占场地面积大，浇筑及养护设备需要移动。
①：起吊梁段、试拼
②：临时预应力张拉
③：悬拼预应力钢束张拉
3.
0号块安装时必须精确就位，控制每截箱梁施工中的中轴线及标高，监测施工过程中各块箱梁的挠度变化情况，并不断调整。
4.
图中部分需要进行两次预应力张拉，分别在两侧1号块及2块之间在梁体上部进行预应力钢筋对拉。
预应力下料长度需考虑孔道长度，锚具厚度，千斤顶长度，外露长度等因素。
5.
该事故属于一般事故，因为伤者身亡的时间距事故发生时间超过30天，因此本事故按照2人死亡界定事故等级，因此属于一般事故。
