分析

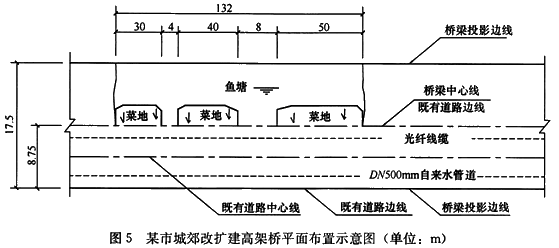

案例题 某公司中标承建该市城郊结合交通改扩建高架工程,该高架上部结构为现浇预应力钢筋混凝土连续箱梁,桥梁底板距地面高15m,宽17.5m,主线长720m,桥梁中心轴线位于既有道路边线。在既有道路中心线附近有埋深1.5m的现状DN500自来水管道和光纤线缆,平面布置如图4所示。高架桥跨越132m鱼塘和菜地。设计跨径组合为41.5+49+41.5m。其余为标准跨径组合为(28+28+28)m×7联。支架法施工。下部结构为H型墩身下接10.5m×6.5m×3.3m承台(埋深在光纤揽下0.5m),承台下设有直径1.2m,深18m的人工挖孔灌注桩。

在“支架地基加固处理”专项方案中,项目部认为在支架地基预压时的荷载应是不小于支架地基承受的混凝土结构物恒载的1.2倍即可,并根据相关规定组织召开了专家论证会,邀请了含本项目技术负责人在内的四位专家对方案内容进行了论证,专项方案经论证后,专家组提出了应补充该工程上部结构施工流程及支架地基预压荷载算需修改完善的指导意见,项目部未按专家组要求补充该工程上部结构施工流程和支架地基预压荷载验算,只将其他少量问题做了修改,上报项目总监和建设单位项目负责人审批时未能通过。
【问题】
1.写出该工程上部结构施工流程(自箱梁钢筋验收完成到落架结束,混凝土采用一次浇筑法。)
2.编写“支架地基加固处理”专项方案的主要因素是什么?
3.项目部在支架地基预压方案中,还有哪些因素应进入预压荷载计算?
4.本项目有哪些需要专家论证的项目方案?
5.项目部邀请了含本项目部技术负责人在内的四位专家对两个专项方案进行论证的结果是否有效?如无效请说明理由并写出正确做法。

正确答案
1.
该工程上部结构施工流程:钢筋验收→地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应力管道安装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架、模板支架拆除。
2.
编制“支架地基加固处理”专项方案的主要因素是:
(1)根据上部结构预应力箱梁的断面尺寸及支架形式对地基的要求确定;
(2)支架穿越132m菜地和水塘区域,需要进行地基处理;
(3)区域内的管线需要进行重点保护。
(4)预防地基出现不均匀沉降的措施。
(5)地基材料的加固或换填。
3.
计入预压荷载主要考虑梁体自重及施工荷载。计算的因素还有:支架自重,模板重量,施工人员和施工设备、施工材料,浇筑混凝土振捣荷载,风荷载、雪荷载以及冬季保温设施荷载等。
4.
需要专家论证的项目方案包括:
(1)“地下管线比较复杂的基坑土方开挖”方案;
(2)“18m深的人工挖孔桩”方案。
(3)“超过8m高的支架”方案。
5.
论证结果无效。
理由:本项目参建单位人员不得以专家组专家身份参与方案论证,因此项目技术负责人作为专家参加论证错误,专家组应由5人以上单数符合专业要求的专家组成,本论证会只有4人,不符合要求。
正确做法:专项方案经论证后,专家组应当提交论证报告,对论证的内容提出明确的意见,并在论证报告上签字。该报告作为专项方案修复完善的指导意见。
专项方案应经施工企业技术负责人签字,盖单位公章,并由总监理工程师审查签字并加盖执业印章后实施。
查看解析

相关试题

单选
路基改建加宽施工时,在路槽纵向开挖的台阶上铺设跨施工缝的土工格栅,其主要作用是( )。
A 减少新老路基结合处的不均匀沉降 B 减少路面厚度 C 提高原地基承载力 D 减少裂缝反射
查看
单选
无侧限抗压强度试验中,适用于无机结合料稳定土(最大粒径不超过25mm)的试模尺寸是( )。
A 试模的直径×高=50mm×50mm B 试模的直径×高=100mm×100mm C 试模的直径×高=150mm×150mm D 试模的直径×高=250mm×250mm
查看
单选
水泥混凝土抗折强度是以( )的梁形试件在标准养护条件下达到规定龄期后,净跨径450mm,双支点荷载作用下的弯拉破坏,并按规定的计算方法得到强度值。
A 150mm×150mm×150mm B 150mm×150mm×200mm C 150mm×150mm×300mm D 150mm×150mm×550mm
查看
单选
无机结合料稳定基层的混合料组成设计主要包括以下步骤:①确定稳定材料;②确定技术标准;③生产配合比设计;④确定施工参数;⑤目标配合比设计;⑥原材料检验。正确的排序
A ①→②→⑥→⑤→③→④ B ②→①→⑤→⑥→④→③ C ②→①→⑥→⑤→③→④ D ①→②→⑥→③→⑤→④
查看
单选
明洞主要分为( )和棚式。
A 拱式 B 端墙式 C 环框式 D 遮光式
查看
单选
隧道周边位移的测量仪器一般采用( )。
A 收敛计 B 测缝计 C 声波仪 D 水平仪
查看
单选
关于隧道逃生通道的说法,正确的是( )。
A 逃生通道距离掌子面不得大于20m B 逃生通道内径不宜小于1.0m C 逃生通道应随开挖进尺的增加不断加长 D 逃生通道应设置在洞口至二次衬砌之间
查看
单选
交通标线是主要的交通安全设施之一,其主要作用是管制和引导交通,下列的哪种设施属于交通标线( )。
A 指路标志 B 指示标志 C 路面突起路标 D 防护栏
查看
单选
S曲线是以时间为横轴,以( )为纵轴的图表曲线。
A 各分部工程 B 工作内容 C 工程位置 D 累计完成的工程费用的百分数
查看
单选
除合同特殊约定外,应单独列清单计量支付的项目是( )。
A 模板 B 脚手架 C 垫圈 D 箍筋
查看
