案例题某安装公司承包一商场的建筑电气施工，工程内容有变电所、供电干线、室内配线和电气照明。主要设备有电力变压器、配电柜、插接式母线槽（供电干线）、照明电器（灯具、开关、插座和照明配电箱）。合同约定设备、材料均由安装公司采购。安装公司项目部进场后，编制了建筑电气工程的施工方案、施工进度及劳动力计划。施工前，施工方案编制人员向施工作业人员作了分项、专项工程的施工方案交底，由于交底内容全面、细致，在施工中起到明显效果，促进了工程进展。
在施工过程中，曾经发生了以下两个事件：

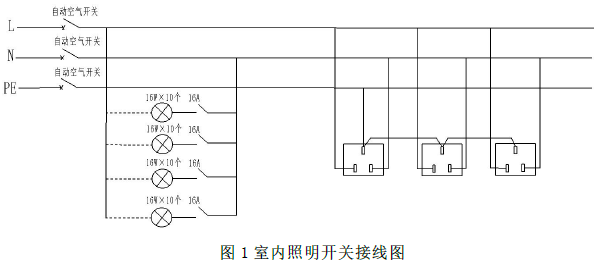

事件一：施工人员在进行室内照明及开关接线的时候，按下图进行接线（见图1），被监理检查发现，图中有多处错误，后经整改才通过验收。
事件二：电气照明施工方案中，部分灯具电源配管采用金属柔性导管，并利用金属柔性导管作为接地导体，同时嵌入式吸顶灯（5kg）采用木楔固定在楼板上，该方案在审批时被否定。经修改后通过验收。
工程竣工阶段，安装公司项目部向建设单位提交了归档的竣工档案。内容有：图纸变更记录；设备、产品及物资质量证明、检查、安装记录；施工试验、检测记录；预检、复检、复测记录；其他需要向建设单位移交的有关文件和实物照片及音像、光盘等。建设单位认为：安装公司项目部提交的资料不全，要求安装工程公司项目部完善、补充。安装工程公司项目部全部整改补充后，建设单位同意该工程组织竣工验收。

【问题】
1.施工方案交底包括哪些内容？
2.针对事件一，指出室内照明开关接线图中错误之处，说明理由。
3.指出事件二中，电气照明施工方案被否定的原因。
4.安装工程公司项目部向建设单位提交的竣工档案还缺少哪些内容？竣工档案中的图纸变更记录主要包括哪些记录？

正确答案

1.施工方案交底内容包括工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施、环境保护措施等。
2.
（1）PE（N）线上安装自动空气开关错误，因为PE（N）线上严禁装设开关或熔断器。（2）照明回路接40 个灯具错误，图中灯具并联连接回路电流过大不满足要求，因为照明配电箱内每一单相分支回路的电流不宜超过16A，灯具数量不宜超过25 个。
（3）图中开关接线错误，因为相线应经开关控制。
（4）图中插座接线错误，因为应左边接零线（N）右边接火线（L）。
（5）插座保护接地导接线错误，因为保护接地导体（PE）在插座之间不得串联连接。
3.电气照明施工方案被否定的原因：（1）利用金属柔性导管长距离敷设及作为接地导体。金属柔性导管的长度在在照明工程中不宜大于1.2m。金属柔性导管不应做保护导体的接续导体。
（2）嵌入式吸顶灯（5kg）采用木楔固定在楼板上。当吊灯灯具质量超过3kg 时，应采取预埋吊钩或螺栓固定。
4.（1）安装工程公司项目部向建设单位提交的竣工档案还缺少：一般施工记录；各种施工记录；质量事故处理记录；施工质量验收记录。图纸变更记录。
（2）包括：图纸会审记录、设计交底记录、设计变更记录、工程洽商记录。
