案例题某城市高架桥上部结构为钢筋混凝土预应力简支梁，下部结构采用独柱式T形桥墩，钻孔灌注桩基础。灌注混凝土桩时，为了防止桩顶混凝土不密实，根据实际情况，项目部技术人员分析的可能原因有：①超灌高度不够；②商品混凝土浮浆较多；③孔内水下混凝土面测量不准确。项目部针对分析的原因，采取了相应的技术措施。

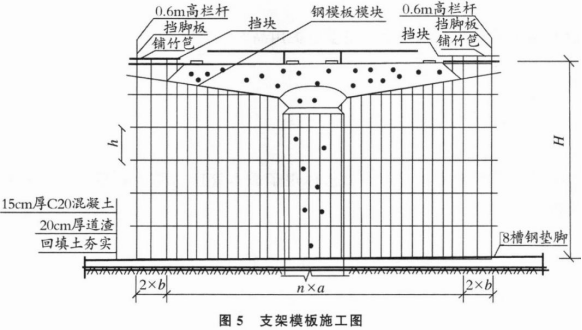

项目部编制了桥墩专项施工方案，方案中采用扣件式钢管支架及定型钢模板。为了加强整体性，项目部将支架与脚手架一体化搭设，现场采用的支架模板施工图如图5所示。

项目部按施工图完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝土。在施工中发生1名新工人从墩顶施工平台坠落致死事故，施工负责人立即通知上级主管部门。事故调查中发现：外业支架平台宽为120cm；平台防护栏高为60cm；人员通过攀爬支架上下。施工中发生如下事件：
事件一：为加强成本管理，项目部明确各级各岗位的成本目标和责任，进行指标分解，把总指标进行层层分解，落实到每个人，通过每个指标的完成来保证总目标的实现，使项目施工成本管理落到实处。
事件二：为了确保安全施工，项目部制定了安全生产管理制度，主要包括：安全生产资金保障制度，安全生产例会制度，安全事故报告制度等。
问题：
1．针对灌注桩顶混凝土不密实原因，提出相应的技术措施。
2．施工方案中支架结构杆件不全，指出缺失杆件名称。
3．图示支架结构存在哪些安全隐患?
4．高处作业人员应配备哪些个人安全防护用品?
5．事件一中，项目部成本管理的做法体现了成本管理的哪条原则?并写出施工成本管理的基本流程。
6．补充事件二中安全生产管理制度的内容。

正确答案

1．（1）桩顶混凝土浇筑完成后应高出设计标高0．5～1m；
（2）桩顶10m范围内混凝土适当调整配合比，增大碎石含量；
（3）灌注最后阶段，孔内混凝土面采用硬杆筒式取样法测定。
2．纵向扫地杆、横向扫地杆、斜撑和剪刀撑。
3．（1）平台防护栏高60cm有安全隐患，外支架围护高度应不低于1．2m；
（2）栏杆没有进行围护有安全隐患，应用密目式安全网围护；
（3）承重支架与脚支架连在一起有安全隐患，脚手架与支架必须分隔设置；
（4）人员攀爬脚手架上下有安全隐患，人员上下应走安全梯、斜道；
（5）完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝土有安全隐患，应监理验收合格后方可浇筑。
4．安全帽、安全带、防滑鞋等个人安全防护用品。
5．（1）项目部成本管理的做法体现了成本管理目标分解、责任明确的原则。
（2）施工成本管理的基本流程：成本预测一成本计划一成本控制一成本核算一成本分析一成本考核。
6．安全生产管理制度的内容还包括：安全生产值班制度，安全生产检查制度，安全生产验收制度，整顿改进及奖罚制度。
