案例题某传输网工程由光缆线路工程和设备安装工程两部分组成，线路部分包括直埋、架空、管道光缆，其中直埋光缆线路与季节性河流交越（其中施工时为无水季）；设备安装工程主要安装DWDM设备。
合同约定：建设单位负责采购钢绞线、光缆和设备、塑料子管，办理过河手续及赔补费用。施工单位负责水泥和砂石；工期85天。

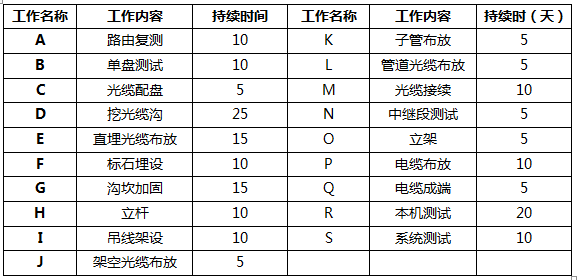

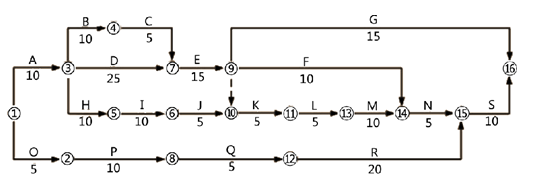

施工单位提交的初步施工进度网络计划得到建设单位的批准，如图所示；

施工过程中发生了如下事件：
事件一：开工后建设单位办理过河手续时，水利部门要求另选过河点。施工单位配合选址20个工日，人员误工40个工日。根据新的实施方案，施工单位增加费用7万元，本事件造成挖沟进度延迟7天；坡坎加固时间增加3天。
事件二：钢绞线镀锌不合格，需重新采购，误工30个工日，进度延迟5天
事件三：塑料子管壁厚不合格，需要更换，误工20个工日，进度延迟2天。
事件四：光纤切割刀损坏，影响接续，误工10个工日，进度延迟2天。
事件五：部分坡坎强度不达标，需重新加固，增加40个工日，增加材料费9000元，进度延迟4天。
事件六：建设单位要求施工单位增加人员，使测试工作提前5天完成，增加费用5000元。
问题
1．按最初计划，计算工期并列出关键工作.
2. 计算本工程中B、E、F、J的六个时间参数。
3．针对上述事件，分别回答施工单位是否能向建设单位提出索赔并说明理由。
4．假定人工费综合工日单价为100元/日，误工费为50元/日，计算在工程结算时施工单位可得到的补偿费用。
5、标石埋设完成后，需要在标石后新增一块直线标石，在与之间的第标石后新增一块接头标石，请画出两个新增标石的符号。

正确答案

1、计算工期：10+25+15+5+5+10+5+10=85
关键工作有：A、D、E、K、L、M、N、S
2、

3、
事件1：可以提出费用索赔和工期索赔。
理由：因为变更过河方案办理过河手续是建设单位应该承担的责任；施工单位配合选择和人员误工损失应由建设单位承担；挖沟工作（D）是关键工作，延误7天致总工期超出7天；但沟坎加固工作（G）延长3天，未超过其总时差20天，不影响工期。
事件2：可以提出费用索赔，但不能提出工期索赔。
理由：钢绞线镀锌不合格是建设单位应该承担责任，且该工作在非关键线路上，但工作（吊线架设I工作）延误5天未超过总时差15天，不会造成工期影响。
事件3：可以提出费用索赔和工期索赔。
理由：塑料子管不合格为建设单位应该承担的责任；施工单位误工20个工日导致费用增加；且子管布放工作（K）为关键工作，延误2天至工期增加2天。
事件4：不可以提出费用索赔和工期索赔。
理由：光纤切割刀损坏是施工单位应该承担的责任。
事件5：不可以提出费用索赔和工期索赔。
理由：坡坎强度不合格是施工单位应承担的责任。
事件6：可以提出费用索赔，但不能提出工期索赔。
理由：建设单位要求施工单位增加进度，是建设单位应承担的责任，且费用有增加。
4、
事件一：20*100+40*50+70000=74000元
事件二：30*50=1500元
事件三：20*50=1000元
事件四：0元
事件五：0元
事件六：5000元
合计：74000+1500+1000+5000=81500元
5、
标石埋设完成后，需要在标石后新增一块，分别为：
