简答题:第六题(30分)
某楼主桥采用双塔双索面混凝土料拉楼林高布置为(130+300+130) m，全长580m. 索塔高113.5m， 下横梁长33m,室14m下横梁底面距禾台顶面高度为20m。下枫源 支架拟采用24根外径50cm。壁厚10mm的钢管柱支架(单根钢管柱质量0.121t/m) ,支架下部结构总重量142t（含钢管柱与柱件的水平及斜向连接槽钢重量)，下横梁施工工期接3个月计算，索塔提升模架(全桥)为200t, 索塔施工工期按6个月计算。

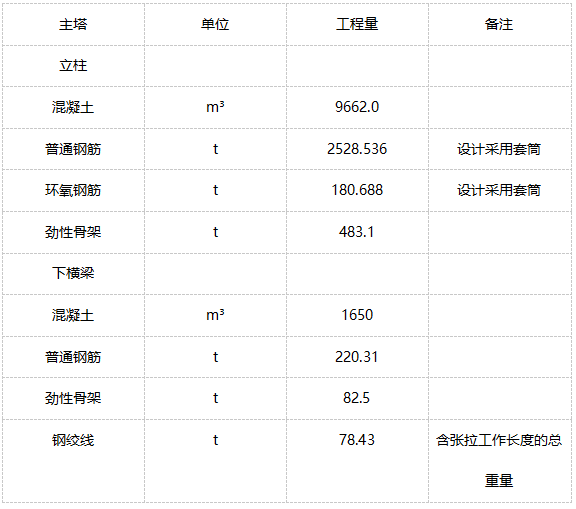

 施工图设计主要工程数量见下表：

下锅梁预应力柬采用19p15.2钢纹线每机钢绞线束重为1.1kgm.下科长度按每端0.8m工作长度考虑，172 套锚具
表中砼标号与定额一致，水泥砼拌和站(60m3/h)距离索塔位置2.85km (含在岸上及施工便桥上的运输距离)，不考虑拌和站安拆，采用砼搅拌车(6m3)运输，索塔立柱，下情梁的砼损耗率为6%，4%，钢坊采用现场加工
1.根据(标准施工招标文件》计量规则，列式计算11-5后张法预应力钢绞线于目的工程量清单数量，井简述清单子目的计量规则，(计算过程及结果保留2位小数) .

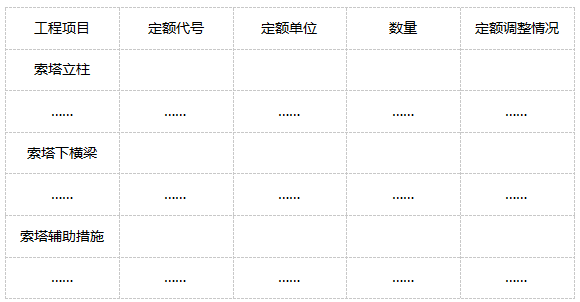

2.结合合理的施工方案，施工组织，在表6.2中列出编制造解拉桥其他项目施工图预算所涉及的相关定额代号，定额单位，数量，定额调整等内容，必要时列式计算。(计算过程及 结果保留2位小数)
该斜拉桥其他项目施工图预算计算数据见下表：

正确答案

【解析】
本题考核桥梁工程下部结构清单计量规则和施工图预算。涉及钢绞线清单计量规则，索塔立柱施工图预算（混凝土、钢筋、劲性骨架）、索塔下横梁施工图预算（混凝土、钢筋、劲性骨架、钢绞线、支架）、索塔辅助措施施工图预算（提升模架、施工电梯、塔式起重机）。
【答案】
问题1：
（1）钢绞线计量数量：
78.43×1000-0.8×1.1×172×19=75554.16(kg)。
（2）工程量计量规则：
按图示两端锚具间的理论长度计算的预应力钢材质量，分不同材质以千克为单位计量。除上述计算长度以外的锚固长度及工作长度的预应力钢材含入相应预应力钢材报价之中，不另行计量。
问题2：
（1）预应力钢绞线每吨束数
40m以内：172÷2÷78.43=1.10(束/t)；
1.10-1.41=-0.31 (束/t) 。
（2）索塔提升模架设备摊销费调整：
140×10×6=8400（元）
（3）钢管梁式支架下部钢管桩消耗量调整：
0.121×20×24÷142×10=4.09（t）
（4）钢管梁式支架上部面积：
33×（14+2×2）=594(m²)
（5）钢管梁式支架上部设备摊销费调整：
7448÷4×3=5586（元）
或13.3×140×3=5586（元）

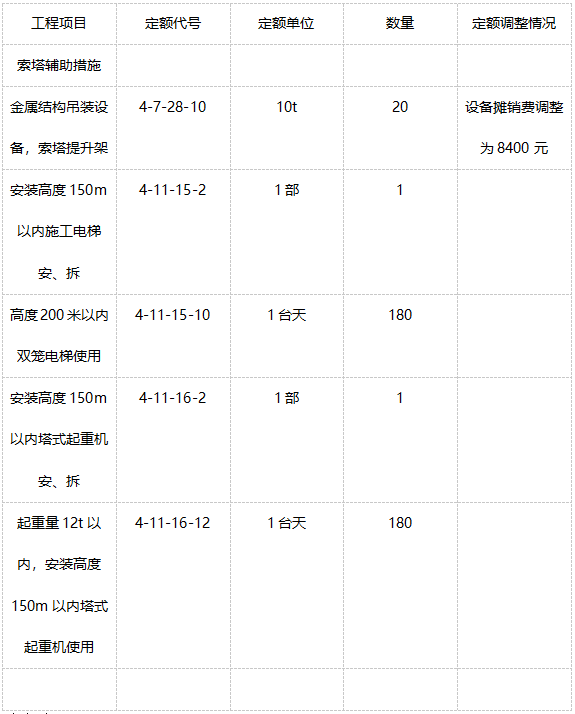

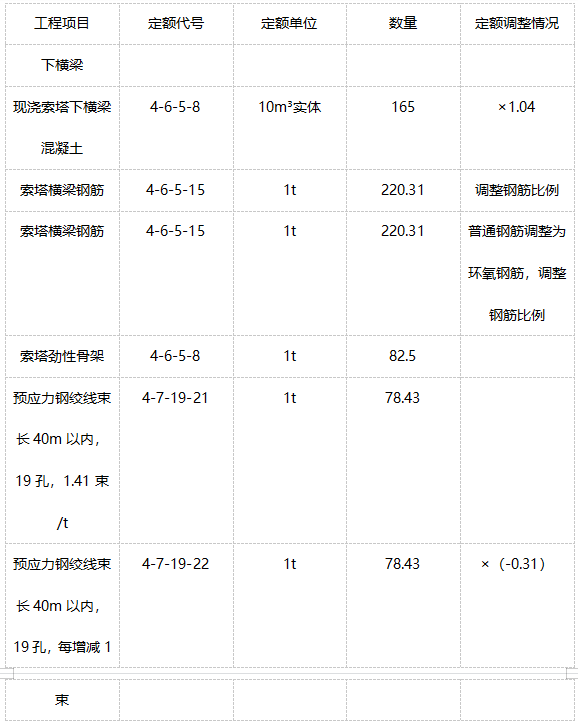

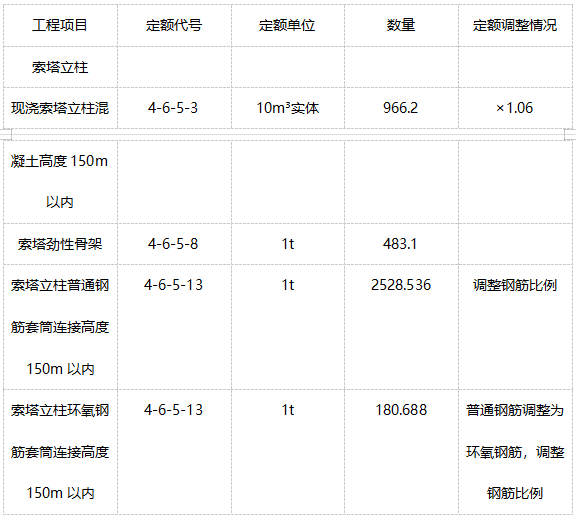

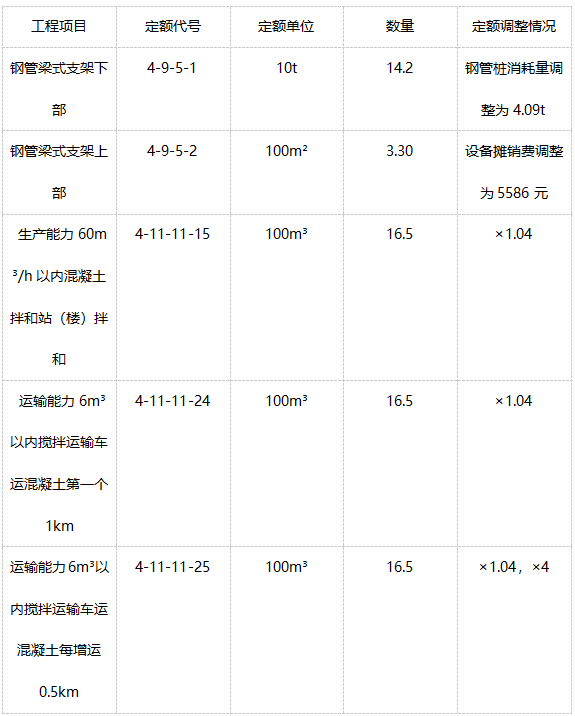

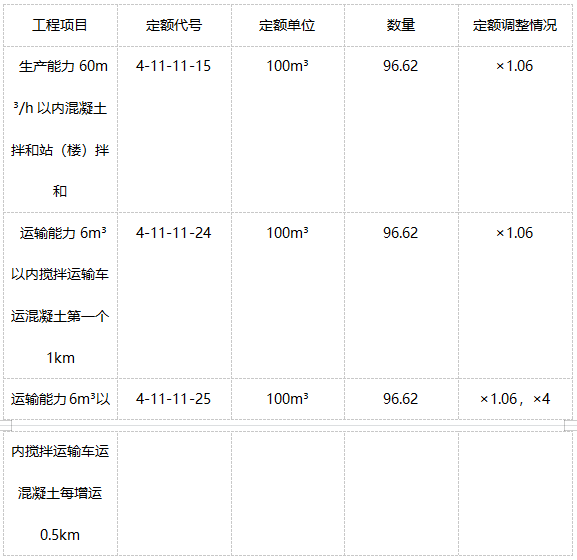

（6）该斜拉桥其他项目施工图预算计算数据见下表：
