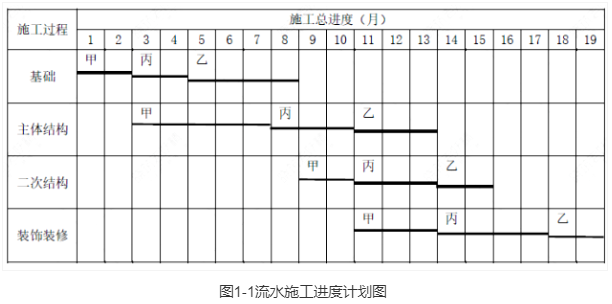

简答题:某群体工程由甲乙丙三个独立的单体建筑组成，预制装配式混凝土结构。每个单体均有四个施工过程：基础、主体结构、二次结构、装饰装修。每个单体作为一个施工段，四个施工过程采用四个作业队组织无节奏流水施工。三个单体各施工过程流水节拍如表1。总工期最短的流水施工进度计划如图1-1。
表1 三个单体各施工过程流水节拍表

政府主管部门检查《建设工程质量检测管理办法》(住房和城乡建设部第7号令)执行情况：施工单位委托了监理单位控股的具有检测资质的检测机构负责工程的质量检测工作，建设单位按照合同采用一批钢材时，要求钢材供应商在总承包单位材料人员见证下，从其货场对该批钢材取样送检,检测合格后送到施工现场使用。要求相关单位对存在的问题进行整改。

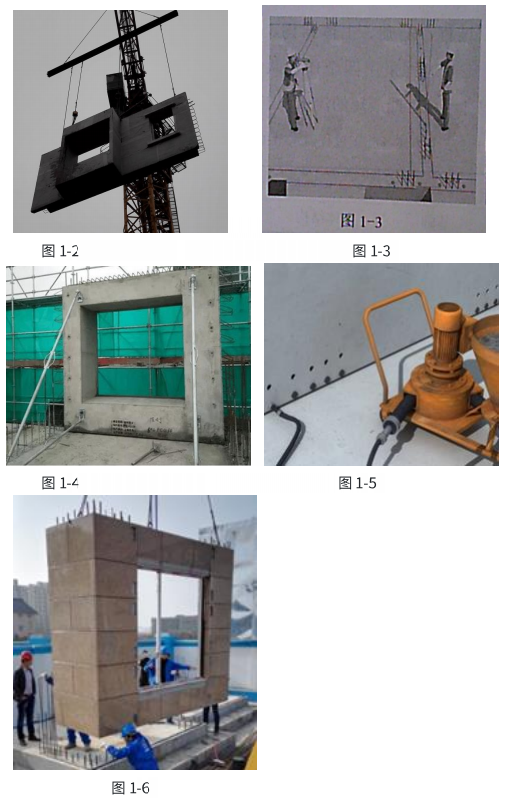

总承包项目部预制剪力墙板施工记录中留存有包含施工放线。墙板起吊、安装就位、临时支撑、连接灌浆等施工工序的图像资料，详见图1-2~图1-6。资料显示，墙板安装就位后，通过可调临时支撑和垫片调整墙板安装偏差满足规范要求。

问题：
1、补充表1中A~E处的流水节拍?(如A-2)甲栋、乙栋、丙栋的施工工期各是多少?
2、指出《建设工程质量检测管理办法》执行中的不妥之处，并写出正确理由。
3、分别写出预制剪力墙板施工记录图1-2~图1-6代表的施工工序。(如图1-2墙板起吊)写出五张图片的施工顺序。(如2-3-4-5-6)
4、装配式混凝土结构预制构件还有哪些?墙板就位后测量的偏差项目都有哪些?

正确答案

1、补充流水节拍：A-2，B-5，C-2，D-3，E-4；
甲栋施工工期：13个月
乙栋施工工期：15个月
丙栋施工工期：15个月
2、不妥之处1：施工单位委托了监理单位控股的具有检测资质的检测机构负责工程的质量检测工作不妥；
正确做法：检测机构不得与检测工程项目相关的设计单位、施工单位、监理单位有隶属关系或者其他利害关系。
不妥之处2：要求钢材供应商在总承包单位材料人员见证下，从其货场对该批钢材取样送检不妥。
正确做法：应在建设单位或者工程监理单位监督下由总承包取样人员进行现场取样，应从施工现场对该批钢材取样送检。
3、1-2墙板起吊，1-3施工放线，1-4临时支撑，1-5连接灌浆，1-6安装就位
施工顺序：3-2-6-4-5
4、预制构件还有：预制柱、预制梁、预制叠合板、预制楼梯、预制阳台、预制空调板等。
墙板就位后测量的偏差项目有水平位置、倾斜度、高度等。
