案例题某安装公司中标某市1 号地铁的机电总承包工程，机电工程包括通风空调、给水排水、消防、建筑电气、强电、建筑智能等。合同约定供电设备由建设单位采购，安装公司安装。
施工中，遭遇百年不遇的暴雨灾害，直接经济损失120 万元，工期拖延10 天。外用工因待遇低而怠工，造成工期延误3 天；供电设备安装时，发现存在质量问题，安装公司要求供货商进行修理更换，耽误工期2天。在调试时，因运营单位技术人员误操作，造成冷水机组的冷凝器损坏，回厂修复，直接经济损失20 万元，工期延误40 天。

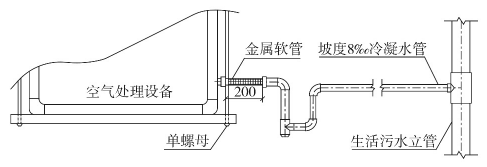

施工人员在某空气处理机组安装就位后，对设备的冷凝水实施有组织的排放（见下图),项目部质量员检查，对设备吊架螺母及冷凝水管的安装提出整改要求，整改后通过验收。

在建筑电气工程施工时，站厅层100kg 装饰灯具的悬吊装置按250kg 做了过载试验，并记录为合格；将不同回路导线穿在同一管内；配电柜相互间接缝为5mm。监理工程师要求项目部加强现场质量检查，整改不合格项。
工程竣工后,安装公司按合同要求移交竣工资料, 其中施工记录资料包含了质量事故处理报告及记录；特种设备安装检验及验收检验报告；分项工程使用功能检测记录等。建设单位提出施工记录资料不全，要求补充。
【问题】
1.计算安装公司可以索赔的工期及费用？
2.图中的设备吊架螺母及冷凝水管安装应如何整改？
3.指出建筑电气工程施工时的错误之处，并简述正确做法。
4.安装公司移交的施工记录资料还需补充哪些内容？

正确答案

1．（1）可索赔的工期：10+2+40=52 天；
（2）可索赔的费用：20 万元。
2．图中整改内容：
（1）空气处理设备吊架应采取双螺母进行紧固固定；
（2）空气处理设备金属软管长度不大于150mm；
（3）冷凝水应间接排入生活污水管。
3．（1）错误：项目部按250kg 做了过载试验，并记录为合格错误。
正确做法：质量大于10kg 的灯具的固定及悬吊装置应按灯具重量的5 倍做恒定均布载荷强度试验（即按500kg 做恒定均布载荷强度试验），持续时间不得少于15min。
（2）错误：将不同回路导线穿在同一管内错误。
正确做法：不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。
（3）错误：配电柜相互间接缝为5mm 错误。
正确做法：配电柜安装垂直度允许偏差为1.5%。，相互间接缝不应大于2mm，成列柜面偏差不应大于5mm。
4．安装公司递交的施工记录资料还应增加的内容：图纸会审记录、设计变更单、隐蔽工程验收记录；定位放线记录。
