案例题 A 安装公司承包某大型商业综合体的建筑电气施工，工程合同价 7500 万。工程内容有变电所、供电干线、室内配线和电气照明。主要设备有干式电力变压器、配电柜、插接式母线槽（供电干线）、照明电器（灯具、开关、插座和照明配电箱）。
合同约定设备、材料均由安装公司采购，项目采购的镀锌扁钢接地体（水平埋设）进场验收时，发现厚度和截面积均不合格。监理工程师检查时，还发现项目接地装置的搭接不符合要求，且灯具抽检数量不足，要求施工单位整改。
安装公司项目部进场后，编制了建筑电气工程的施工方案、施工进度及劳动力计划。采购的变压器、配电柜及插接式母线槽准时送达施工现场，变压器开箱检查后，经二次搬运到安装位置。

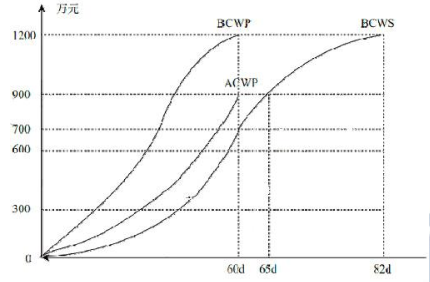

项目部组织了施工技术交底，并针对施工过程中可能出现的质量问题，制定了质量预控方案，同时还采用赢得值法监控项目的进度和费用，绘制了项目执行 60d 的项目赢得值分析法曲线图（如下）。

【问题】
1.本项目中，接地装置的搭接应符合什么要求？
2.干式电力变压器开箱检查后，经二次搬运到安装位置后，安装程序还应有哪些？
3.灯具抽检的数量的要求有哪些？
4.项目部组织的施工技术交底有哪些要求？
5.根据赢得值分析法曲线图，项目部进度在第 60 天时，是超前或滞后了多少万元？第 60 天时，项目费用是超支或结余多少万元？

正确答案

1.本项目中接地装置使用的是扁钢，接地装置扁钢与扁钢搭接时，搭接长度为扁钢宽度的 2倍，三面施焊。
2.干式电力变压器开箱检查后，经二次搬运到安装位置后，安装程序还应有:变压器本体安装、附件安装、变压器交接试验、送电前检查、送电运行验收。
3.灯具检查时按每检验批的灯具数量抽查 5%，且不得少于 1 套。
4.（1）施工技术交底应在开工前进行，并贯穿施工全过程中。
（2）施工技术交底人员应认真填写表格并签字，接受交底人也应在交底记录上签字。
（3）交底资料和记录应由交底人或资料员进行收集、整理，并妥善保存。
（4）竣工后作为工程档案进行归档。
5.（1）进度偏差：SV=BCWP–BCWS=1200-700=500 万＞0，项目部进度超前 500 万元。
（2）费用偏差：CV=BCWP-ACWP=1200-900=300 万元＞0，项目费用节余 300 万元。
