分析

案例题 某公司中标一桥梁工程,该桥由主桥、南引桥、北引桥组成。该桥桥跨布置为(30 m×3)×3+(68m+120 m+68 m)+(30 m×3)×3,采用东、西两幅分离式结构。

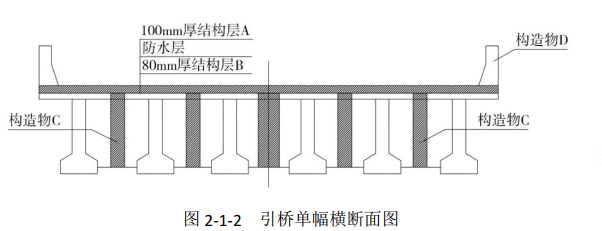

主桥上部结构为钢箱梁斜拉桥;引桥上部结构为 30m 装配式后张法预应力混凝土 T 梁,引桥单幅横断面图如图 2-1-2 所示。该引桥上部结构拟采用双导梁架桥机架设,施工工序主要包括:①架桥机及导梁拼装;②架桥机前移至安装跨;③吊梁,纵移到位;④降梁,横移到位;⑤运梁、喂梁;⑥梁体预制及运输、铺设轨道;⑦试吊;⑧支顶前支架。

该桥下部结构采用肋板式桥台,桩柱式桥墩,钻孔灌注桩基础。其中引桥和主桥过渡墩为摩擦桩,桩径 1.5 m,桩长在 41 m 至 45 m 之间;主桥主墩为支承桩群桩,桩径为 1.8 m,桩长在 55 m 至 58m 之间,设计要求每根支承桩嵌入硬质岩层深度为 8 m。主墩所在水域年常水位高程为 66.0 m,年最高水位高程为67.5 m,年最低水位高程为 64.3 m。主墩承台采用钢围堰施工,施工工序包括:①封底;②绑扎钢筋;③施作围堰;④浇筑混凝土;⑤抽水;⑥凿除桩头。
按照交通运输部颁布的《公路桥梁和隧道工程施工安全风险评估指南(试行)》的要求,施工单位对全桥进行了总体风险评估,评估结果为Ⅲ级。
【问题】
1. 写出双导梁架桥机架设的施工工艺流程。(用【背景资料】中的序号和→作答)
2. 写出图 2-1-2 中结构层 A、B 和构造物 C、D 的名称。
3. 分别写出引桥和主桥主墩桩基础施工清孔后对孔底沉淀厚度的要求。
4. 指出主墩承台施工的围堰高程至少应为多少米?围堰施工合龙顺序如何?并将其施工工序排序(用【背景资料】中的序号和→作答)。
5. 该大桥是否需要进行专项风险评估?说明理由。若需要进行专项风险评估,说明还需进行哪几个步骤?

正确答案
1.(1)⑥→①→⑦→②→⑧→⑤→③→④。
2.(1)A 的名称:桥面铺装层(或“沥青混凝土桥面铺装层”、或“水泥混凝土桥面铺装层”)。
(2)B 的名称:钢筋混凝土整平层(或“调平层”、“混凝土基层”)。
(3)C 的名称:横隔板湿接缝。
(4)D 的名称:防撞栏杆。
3.孔底沉淀厚度应不大于设计的规定。
设计未规定时,引桥桩基础的孔底沉淀厚度要求:≤300 mm。,主桥主墩桩基础的孔底沉淀厚度要求:≤50 mm。
4.(1)围堰高程至少应为:67.5 m+(0.5~0.7)m=(68.0~68.2)m。
(2)围堰施工合龙顺序:从上游开始分两头向下游方向合龙。
(3)施工工序排序:③→①→⑤→⑥→②→④。
5.(1)需要进行专项风险评估。
理由:因为根据相关规定,总体风险评估等级达到Ⅲ级及以上的,应进行专项风险评估。
(2)还需进行的步骤包括:确定专项风险评估的范围、开展专项风险评估、确定风险控制措施。
