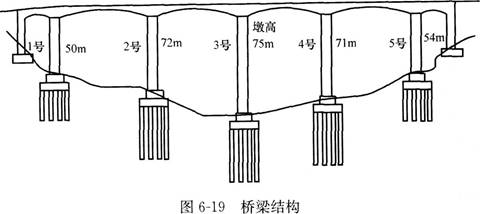

案例题某桥梁工程由某公路建设工程公司中标承建。该桥梁下部结构为深1．2m钻孔灌注桩，上部结构采用悬臂法施工，如图6—19所示。

施工过程中发生如下事件：
事件1：施工中，根据灌注混凝土的实际情况，项目部及时采取了相应措施。
（1）为避免混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过3m。
（2）首批混凝土灌注后埋置导管的深度为1．2m，在随后的灌注过程中，导管的埋置深度为1.5m。
（3）当灌注到27m时，导管挂在钢筋骨架上，施工人员采取了强制提升的方法；之后继续灌注混凝土直到完成。养护后经检测发现断桩。
事件2：项目经理部决心精心组织、科学施工，搞好现场技术质量管理，做了包括如下环节的工作。
（1）项目经理部由技术员组织进行了技术交底；
（2）项目部接受导线控制点、水准控制点的桩位后，及时复测，将复测结果报勘察设计单位批准。
事件3：施工单位为本桥配置了以下主要施工机械和设备：反循环钻机、混凝土高压泵、混凝土搅拌站、塔吊、载人电梯、悬臂式掘进机、架桥机、预应力张拉成套设备、爬模设备、钢模板、钢护筒、挂篮设备。
【问题】
1．事件1中，请指出采取的三条措施是否正确？如不正确，请指出并改正（逐条回答）。
2．事件2中，项目经理部工作有何不妥之处，请改正。
3．事件3中，根据示意图，说明施工单位配备的施工机械和设备分别用于本桥哪些部位的施工？哪些设备不适用于本桥施工？

正确答案

1．（1）为避免混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过3m不正确。应改为：为避免混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过2m，以不发生离析为度。
（2）导管的埋置深度为1．5m不正确。应改为：导管的埋置深度为2～6m。
（3）强制提升不正确。应改为：采取转动导管的方式。

2．（1）不妥之处：项目经理部由技术员组织进行了技术交底。应改为：项目经理部的施工技术交底工作应由项目总工程师组织和主持实施;现场技术员负责向班组作业人员交底。
（2）不妥之处：项目部将复测结果报勘察设计单位批准。应改为：报监理工程师批准。

3．桩基础：反循环钻机，钢护筒。
承台、低墩：钢模板。
高墩：塔吊，载人电梯、爬模设备。
上部构造：挂篮设备、预应力张拉成套设备。
全桥：混凝土高压泵、混凝土搅拌站。
不适用于本桥施工的设备：悬臂式掘进机、架桥机。
