案例题 某市地铁三号线二标段省博物馆站～文化宫站盾构区间拟采用2台小型泥水式盾构机施工，由文化宫站下井组装调试向省博物馆站始发掘进，在省博物馆站解体、吊出退场。区间线路左右两线起讫里程均为DK14+685．544～DK15+845．944。盾构机主要穿越地层为粘土、粉质粘土、粉土、粉砂、中砂，地质详勘报告揭示围岩自稳力差。施工单位根据施工方案对工作井周边进行了施工相关的平面布置，包括临时房屋、集泥坑、材料仓库、材料堆场、料具间等设施。施工方案中明确了始发掘进的工艺流程，如图1所示。

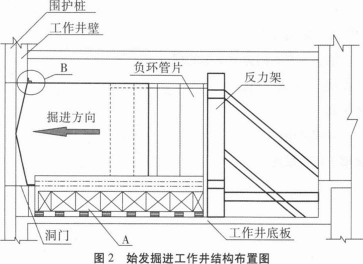

始发掘进工作井结构布置如图2所示。B结构大样图如图3所示。


衬砌结构采用内径为7．6m管片，环宽1．2m。整个圆环分成8块管片组成，每块管片间的连接用环向和纵向M36螺栓紧固。
始发前采用深层搅拌法对洞门范围进行了前方土体加固，盾构机顺利通过始发段后进入正常掘进状态，待掘进至DK15+241．354位置时，经监测周边地层结构发现前方地面土体出现轻微沉降，施工单位随即进行了地面查看，并对部分地面位置进行了注浆加固措施、调整泥水仓压力后减速掘进通过了此段并未发生后续问题。盾构施工正常进行。
问题：
1．补充施工方案中针对本工程需布置的其他设施。
2．关于始发掘进工艺流程中A、B结构分别代表什么？并简述其作用。
3．B结构大样图中C、D结构分别代表的是什么？
4．该地铁工程二标段盾构需要管片共需要多少片？说明管片拼装和紧固的顺序。
5．试分析盾构机掘进至DK15+241．354位置时前方土体发生沉降可能出现的原因，并指出盾构施工监测的必测项目有哪些。

1．本工程还需设置盾构工作井相关的防雨棚及防淹墙、垂直运输设备、管片堆场、管片防水处理场、拌浆站、机修间、同步注浆和土体改良泥浆搅拌站、两回路的变配电间等设施以及进出通道等。由于本工程采用的是泥水式盾构，还需设置泥浆处理系统及泥浆池。
2．（1）A：始发基座，作用是支撑盾构机体、为盾构组装设立平台以及始发轨道。
（2）B：洞门密封，作用是洞门止水，防止始发过程地下水涌人工作井。
3．（1）C：帘布橡胶板（密封橡胶板），帘布橡胶板为洞门密封的主要止水结构，起到洞门止水的作用。
（2）D：折叶压板（金属压板），折叶压板为固定和加固帘布橡胶板的作用，并且在盾构通过洞门位置时可随帘布橡胶板发生弯折，起到加固作用。
4．（1）隧道长：DK14+685．544一DK15+845．944；15845．944—14685．544=1160．4（m）；单隧道需要的管片环数量为1160．4÷1．2=967（环）；单隧道管片数量为967×8=7736（片）；本工程为两个平行隧道，所以共需管片7736×2=15472（片）。
（2）管片拼装顺序：普通管片安装一临接管片安装一楔形管片安装。
（3）管片螺栓紧固顺序：先紧固环向（管片之间）连接螺栓，后紧固轴向（环与环之间）连接螺栓。
5．（1）盾构机掘进至DK15+241．354位置时前方土体发生沉降可能出现的原因可从以下几个方面考虑：①开挖面的土、水压力与盾构压力舱压力不均衡，引起前方地表沉降或隆起。②由于盾壳摩擦和曲线推进及纠偏对围岩产生扰动，引起地层沉降或隆起。③壁后同步注浆不及时或不充分，导致盾尾空隙的发生，引起地层沉降。④由于接头螺栓紧固不足等原因引起衬砌的变形及变位，从而增大地层下沉。⑤开挖或衬砌渗漏导致地下水位下降，引起地层固结沉降。
（2）盾构法施工过程中必测项目包括施工区域地表隆沉、沿线建（构）筑物和地下管线变形，隧道结构变形。
