案例题某公司中标污水处理厂升级改造工程，处理规模为70 万m3/d。其中包括中水处理系统，中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17.6×14.4m，高11.8m，设计水深9m；底板、顶板厚度分别为1.1m、0.25m。

施工过程中发生了如下事件：

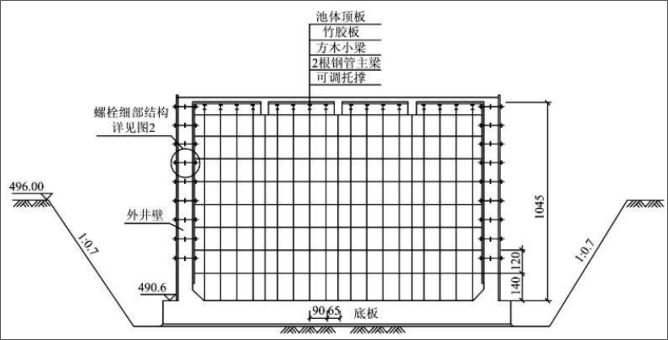

事件一：配水井基坑边坡坡度1：0.7（基坑开挖不受地下水影响），采用厚度6～10cm 的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图4-1 所示。方案报公司审批时，主管部门认为基坑缺少降、排水设施，要求修改补充。

事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。
事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释料……。项目部针对危险源编制了应急预案，给出了具体预防措施。
事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两侧）。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180 万元，施工单位为此向建设单位提出费用索赔。
1.图4-1 中基坑缺少哪些降排水设施？

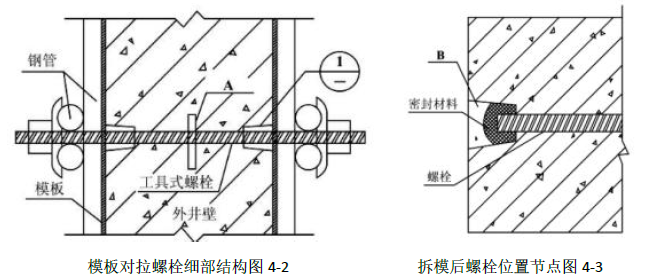

2.指出图4-2、图4-3 中A、B 名称，简述本工程采用这种形式螺栓的原因?
3.事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土护面应履行什么手续?
4.事件三中，现场的易燃易爆物体危险源还应包括哪些?
5.事件四所造成的损失能否索赔?说明理由。
6.配水井满水试验至少应分几次？分别列出每次充水高度。

正确答案

1.基坑坡顶缺少截水沟、防汛墙；基坑底部缺少排水沟和集水坑。
2.（1）A 为止水片（或者止水环）；B 为微膨胀防水砂浆。
（2）防止墙壁上留下螺栓孔，止水环起到止水的作用，预防螺栓孔位置渗水。
3.（1）基坑开挖深度为496.0-490.6+1.1=6.5m＞5m 该基坑支护专项方案需要专家论证，施工单位应当严格按照专项施工方案组织施工，不得擅自修改专项施工方案。因规划调整、设计变更等原因确需调整的，修改后的专项施工方案应当重新审核和论证。
（2）取消细石混凝土护面应重新组织专家论证，应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。
4.现场的易燃易爆物体危险源还应包括：挖掘机燃油，木工车间木屑，木模板、氧气瓶、乙炔瓶等。
5.（1）不能索赔；
（2）理由：破开道路对中水管进行修复造成的经济损失，是由于施工单位未对中水管道进行功能性试验而造成的，是施工单位自身原因造成的，由施工单位承担责任。
6.（1）满水试验分3 次进行，每次充水高度为设计水深的1/3，即3m。第一次充水高度为3m，充水至493.6m；第二次充水高度为3m，充水至496.6m；第三次充水高度为3m，充水至499.6m。
