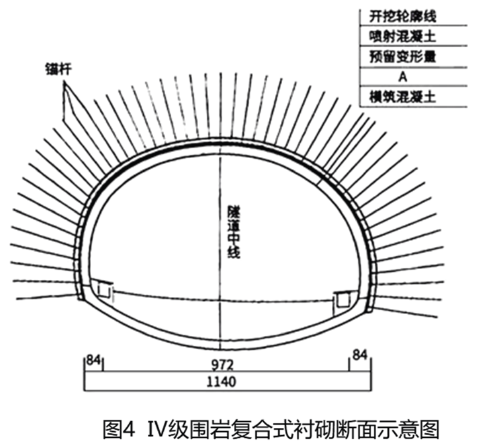

案例题 某施工单位承建了一座单道隧道工程，隧道长度300m，建筑限界净高5m，净宽9m。无紧急停车带。隧道围岩等级为Ⅲ级和Ⅳ级，其中Ⅳ级围岩复合式衬砌断面示意图如图4所示。开工前。施工单位在当地招用了部分农民工，签订了劳动合同，约定了工额支付标准、支付时间和方式等内容，并将劳动合同报有关单位备案。

施工中发生以下事件：

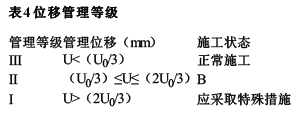

事件一：监控量测方案中确定了洞内外观察、围岩体内位移（洞内设点）、周边位移、拱顶下沉、锚杆轴力、钢架内力及外力等监控量测项目，并明确了量测部位和测点布置；在量测数据处理与应用中给出了位移管理等级，见表4.

事件二：施工单位确定用水量时，考虑了施工人员的生活用水、浴池用水、消防用水、衬砌用水（包括拌和、养护和冲洗等用水）、喷雾洒水用水等因素的耗水量， 并在洞口上方砌筑了一座高压水池。
事件三：针对不同地质地段项目部采取以下措施：
（1）隧道洞口边坡、仰坡的开挖采用大爆破的方法加快施工进度。洞门端墙的砌筑与回填两侧对称进行。
（2）在涌水段施工时，为保证隧道施工安全，施工单位对隧道涌水采用超前钻孔和辅助坑道排水、超前围岩预注浆堵水等方法。钻孔注浆顺序应由上往下、由多水处到少水处、隔孔钻注。
（3）瓦斯隧道钻爆作业，工作面附近20m以内风流中瓦斯浓度必须小于1%，采用干式钻孔。炸药和电雷管采用煤矿许用炸药和煤矿许用电雷管并反向装药。爆破网络采用并联或串并联等的方式。
（4）岩爆段施工，采用光面爆破技术，控制循环进尺，采用长进尺，每循环进尺宜控制在2m以上。超前注水孔宜布置在隧道边墙及拱部开挖断面轮廓线内10～15cm范围内，并向孔内灌高压水，软化围岩，加快围岩内部的应力释放。开挖后及时喷纤维混凝土封闭。
事件四：由于管理人员安全意识薄弱，隧道开挖过程中未严格按照安全要求进行及时支护，存在生产安全重大事故隐患，组织经验丰富的人员严格按照“两项达标”、“四项严禁”、“五项制度”的总目标，对其他项目开展了安全生产事故隐患排查治理活动，编制了专项方案和应急预案，落实工程项目安全生产主体责任和相关单位的安全管理责任。
事件五：隧道施工完成后进行了交工验收，交工验收工程质量得分为85分。通车试运营2年后，项目法人按竣工验收工作程序及时组织了竣工验收，竣工验收委员会对工程质量的评分为86分，质量监督机构对工程质量的鉴定得分为82分。
【问题】
1.图4中，构造物A表示什么？按跨度进行分类，该隧道属于哪种类型？
2.根据《公路建设市场管理办法》，背景资料中的劳动合同应报哪些单位备案？
3.事件一所列的监控量测项目中，哪些属于选测项目？指标U0表示什么？写出施工状态B的内容。
4.事件二中，施工单位还应考虑哪些施工设备用水的耗水量？（列出2种）
5.改正事件三中措施错误的做法。
6.阐述五项制度的具体内容。
7. 计算该隧道的竣工验收工程质量评分值。并说明为何种质量等级.（计算结果保留小数点后1位）

正确答案

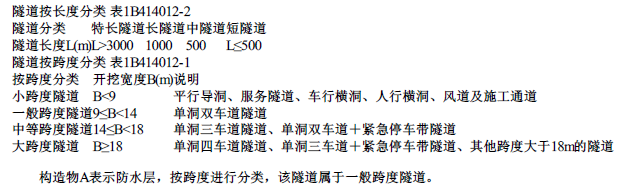

1.

2.施工单位招用农民工的，应当依法签订劳动合同，并将劳动合同报项目监理工程师和项目法人备案。
3. 选测项目：围岩体内位移（洞内设点）、锚杆轴力、钢架内力及外力。U0表示设计极限位移值。B：应加强支护。
4.考虑的施工设备用水的耗水量有：凿岩机用水、空压机冷却用水。
5.隧道洞口边坡、仰坡的开挖严禁采用大爆破。
　　钻孔注浆顺序应由下往上、由少水处到多水处、隔孔钻注。
　　瓦斯隧道钻爆作业，采用湿式钻孔。炸药和电雷管采用煤矿许用炸药和煤矿许用电雷管，严禁反向装药。爆破网络必须采用串联连接方式。
　　岩爆段施工，控制循环进尺，采用短进尺，一般情况下，每循环进尺宜控制在1.0～1.5m，最大不得大于2m。超前注水孔宜布置在隧道边墙及拱部开挖断面轮廓线外10～15cm范围内。
6.（1）施工现场危险告知制度；（2）施工安全监理制度；（3）专项施工方案审查制度。（4）设备进场验收登记制度。（5）安全生产费用保障制度。
7. 85*0.2+86*0.2+82*0.6=83.2，等级应为合格。
