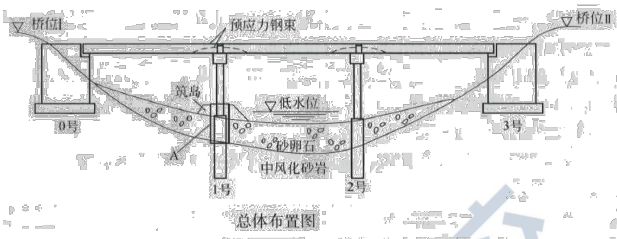

案例题某施工单位甲承接了一座 3×30m 预应力混凝土先简支后连续梁桥工程，下部构造为重力式桥台和桩柱式桥墩，总体布置如下图所示。

施工中发生如下事件：
事件一：地质钻探资料揭示， 1 号、2 号墩有厚度 5～8m 不等的砂卵石覆盖层，其强度大于25MPa，卵石平均粒径为 20cm，持力层为中风化砂层。设计要求桩基在低水位期间采用筑岛钻孔法施工。
事件二：施工单位甲将桩基施工分包给施工单位乙，并签订了安全生产管理协议，明确了双方安全隐患排查中的职责。
事件三：项目部对预制构件的存放做了如下要求：
（1）存放台座应坚固稳定，且宜高出地面 200mm 以上。
（2）直接支承在坚硬台座上时，应注意支撑稳固。
（3）预应力混凝土梁、板的存放时间不宜超过 3 个月。
（4）多层叠放时，上下层垫木不得在同一条竖直线上。
事件四：桥梁上部结构的主要施工工序包括：①安装临时支座；②拆除临时支座；③安放永久支座；④架设 T 梁；⑤浇筑 T 梁接头混凝土；⑥现浇 T 梁湿接缝混凝土； ⑦浇筑横隔板混凝土；⑧张拉二次预应力钢束。
【问题】
1.开展 1 号墩顶测量放样时，应控制哪两项指标？
2.图中 A 是什么临时设施？有何作用？
3.事件一中根据地质条件，宜选用何种类型钻机施工？
4.事件二中在双方签订的安全生产管理协议中，施工单位甲对事故隐患排查治理应负有哪些职责？
5.逐条判断事件三中构件的存放要求是够正确，若不正确请改正。
6.对事件四中上部结构主要施工工序进行排序（用圆圈的数字表示）。

正确答案

1.控制两项指标是：墩顶坐标（或位置，或轴线，或偏位）和高程（或标高）。
2.A 为钢护筒，作用是稳定孔壁、防止坍孔，隔离地表水、保护孔口地面、固定桩孔位置和起到钻头导向作用等。
3.宜选用冲击钻机。
4.包括统一协调(或全面负责，或连带责任，或沟通管理) ；监督管理(或甲方发现乙方的安全问题，要求乙方改正) 。
5.（1）正确。
（2）不正确。改正：支点处应采用垫木和其他适宜的材料进行支承，不得将构件直接支承在坚硬的存放台座上。
（3）正确。
（4）不正确。改正：当构件多层叠放时，层与层之间应以垫木隔开，上下层垫木应在同一条竖直线上。
6.上部结构主要施工工序如下：①→③→④→⑦→⑥→⑤→⑧→②。
