7:背景资料

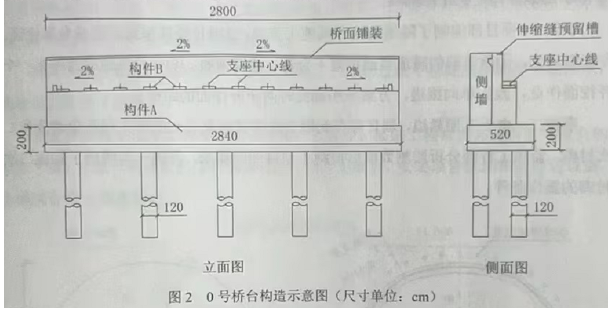

某公司承建一座城市桥梁工程，双向四车道，桥面宽度28m。上部结构为2×(3×30m)预制预应力混凝土T形梁。下部结构为盖梁及130cm圆柱式墩，基础采用φ150cm钢筋混凝土钻孔灌注桩;薄壁式桥台，基础采用120cm钢筋混凝土钻孔灌注桩;桩基础均为端承桩。桥台位于河岸陆上旱地，地层主要为耕植土、黏性土、砂性土等，台后路基引道长150m。0号桥台构造如图2所示。

施工过程发生如下事件:
事件一:桥台桩基施工前，项目部对台后路基引道用地进行场地清理与平整，修筑施工便道、泥浆池及安装泥浆循环系统等临时设施，并做好安全防护措施。
事件二:桩基成孔及钢筋笼吊装完成后，在灌注水下混凝土前，进行二次清孔。经检验，孔内泥浆性能指标符合标准规定，孔底沉渣厚度为150mm，项目部随即组织灌注水下混凝土。
问题
1.给出图2中构件 A、B的名称。
2.列式计算上部结构预制 T形梁的数量及图 2中构件 A 的混凝土体积(单位m³，计算结果保留小数点后两位数)
3.事件一中，泥浆池根据不同使用功能可分为哪些组成部分?
4.事件一中，指出泥浆池应采取的安全防护措施。
5、事件二中，项目部是否可以组织灌注水下混凝土?说明理由。

正确答案

1.给出图2中构件 A、B的名称。
构件A承台，构件B支座垫石
2.列式计算上部结构预制 T形梁的数量及图 2中构件 A 的混凝土体积(单位m³，计算结果保留小数点后两位数)
（1）根据立面图支座垫石数量可知该桥梁每跨布置12片T梁，又该桥结构为2×(3×30m)计6跨，故T梁数量为：2×3×12=72片
（2）2×5.2×28.4=295.36m³
3.事件一中，泥浆池根据不同使用功能可分为哪些组成部分?
泥浆池包括制浆池、储浆池、沉淀池
4.事件一中，指出泥浆池应采取的安全防护措施。
泥浆池旁边应设置明显的警示牌和刚性的安全防护措施。泥浆池四周用φ48钢管单排架作围栏;立杆长度1.8米,打入地下0.5m;围栏高度1.3m;钢管之间用脚手架扣件或粗铁线连接结实;
5、事件二中，项目部是否可以组织灌注水下混凝土?说明理由。
项目部不可以组织灌注水下混凝土
原因：孔底沉渣厚度为150mm，清孔不彻底，不满足要求。钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的成渣厚度不应大于50mm。
