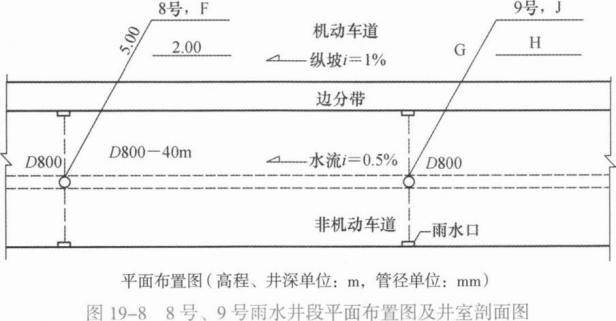

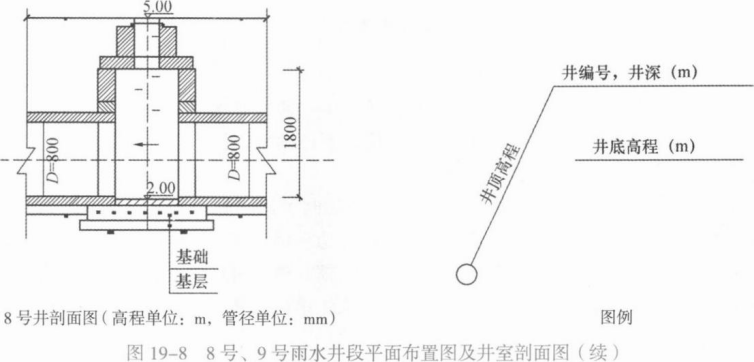

案例题某公司承建一段新城镇道路，其雨水管道位于流砂地区，设计采用D800mm钢筋混凝土管，相邻井段间距40m，8号、9号雨水井段平面布置图及井室剖面如图19—8所示，8号、9号井类型一致。

施工前，项目部对部分相关技术人员的职责、管道施工工艺流程、管道施工进度计划、验收等内容规定如下：
内容一：由A（技术人员）具体负责：确定管线中线、检查井位置与沟槽开挖边线。
内容二：由质检员具体负责：沟槽回填土压实度试验；管道与检查井施工完成后，进行管道8试验（功能性试验）。
内容三：管道施工工艺流程如下：沟槽开挖与支护→C→下管、排管、接口→检查井砌筑→管道功能性试验→分层回填土与夯实。
内容四：管道验收合格后转入道路路基分部工程施工，该分部工程包括填土、整平、压实等工序，其质量检验的主控项目有压实度和D。

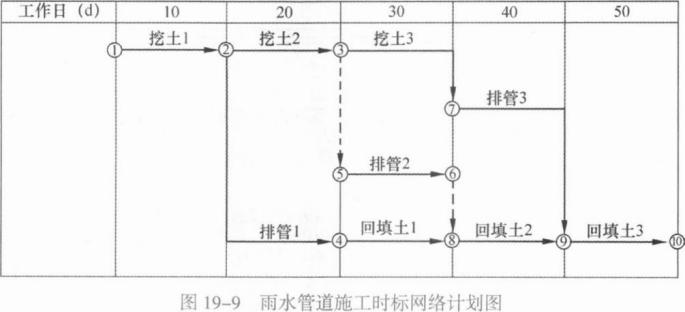

内容五：管道施工划分为三个施工段，时标网络计划如图19-9所示（有两条虚工作需补充）。

问题：
1．根据背景资料写出最符合题意的A、B、C、D的内容。
2．列式计算平面布置图19—8中F、G、H、J的数值。
3．补全图19—9中缺少的虚工作（用时标网络图提供的节点代号及箭线作答，或用文字叙述，在背景资料中作答无效）。补全后的网络图中有几条关键线路，总工期为多少?

正确答案

1．A——测量员；B——严密性试验；C——验槽及基础施工；D——弯沉值。
2．F数值：5．00—2．00=3．00m，G数值：5．00+40×1％=5．40m；H数值：2．00+40×0．5％=2．20m，J数值：5．40—2．20=3．20m。
3．缺少虚工作④→⑤，⑥→⑦。
补全后的网络图中有6条关键线路。雨水管道施工总工期为50d。
