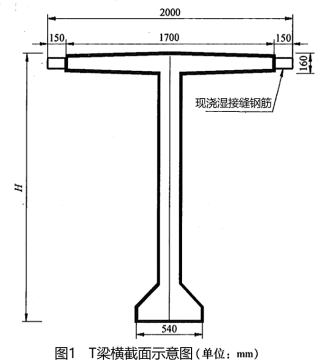

案例题某公司承建一座公路桥梁工程，桥梁上部结构为9孔30m后张法预应力混凝土T梁，桥宽横断面布置T梁12片，T梁支座中心线距梁端600mm，T梁横截面如图1所示。

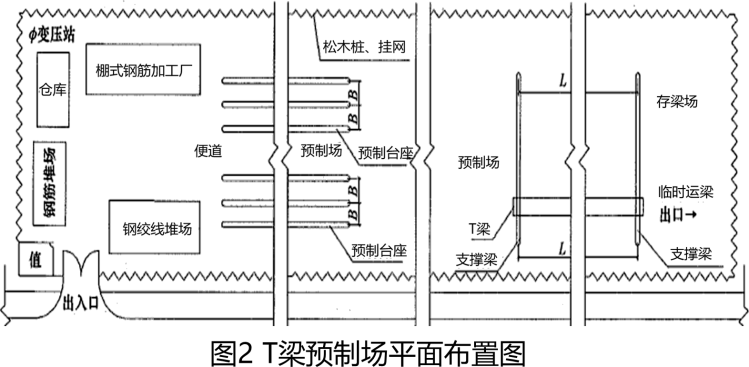

项目部进场后，拟在桥位线路上空旷位置建设T梁预制场，平面布置如图2所示，同时编制了预制场的建设方案：（1）混凝土采用商品混凝土；（2）预制台座数量按预制工期120天、每片梁预制占用台座时间为10天配置；（3）在T梁预制施工时，现浇湿接缝钢筋不弯折，两个相邻预制台座间要求具有宽度2m的支模及作业空间；（4）露天钢材堆场经整平碾压后表面铺砂厚50mm。

监理审批预制场建设方案时，指出预制场围护不符合规定，在施工过程中发生了如下事件：
事件一：雨季导致现场堆放的钢绞线外包装腐烂破损，钢绞线堆放场处于潮湿状态；
事件二：T梁钢筋绑扎、钢绞线安装、支模等工作完成并检验合格后，项目部开始浇筑T梁混凝土，混凝土浇筑采用从一端向另一端全断面一次性浇筑完成。
问题：
1．全桥共有T梁多少片?为完成T梁预制任务最少应设置多少个预制台座？均需列式计算。
2．列式计算图4-2中预制台座的间距B和支撑梁的间距L。（单位以m表示）
3．事件一中的钢绞线应如何存放。
4．事件二中，T梁混凝土应如何正确浇筑?

正确答案

【第1问】
1-1.全桥共有T梁数量：9×12=108片
1-2.需要设置台座数量：每片梁占用台座时间×T梁数量/总工期=10×108/120=9个
【第2问】
2-1.预制台座的间距B为：1+2+1=4m
2-2.因为T梁跨径为30m，而T梁支座中心线距梁端600mm，支撑梁的间距L为：30-0.6×2=28.8m
解析：从图上可以看出，B是T梁台座中心线到中心线的距离，另外从背景中"现浇湿接缝钢筋不弯折，两个相邻预制台座间要求具有宽度2m的支模及作业空间"可以看出，在浇筑混凝土T梁时，两片梁湿接缝钢筋不弯折的情况下还要保证有2m的作业间距；
每片T梁的中心线到湿接缝钢筋边缘的距离是1m，那么两片梁湿接缝钢筋的宽度就是2m，因此相邻台座之间的距离B为湿接缝钢筋的宽度2m再加作业间距2m是4m。
【第3问】
钢绞线应该存放在仓库中。仓库应该干燥、防潮、通风良好、无腐蚀气体和介质。如果存放在室外，不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不得超高6个月。
【第4问】
先浇筑T梁中底板部分，接下来浇筑T梁腹板部分，最后浇筑T梁翼板部分。
