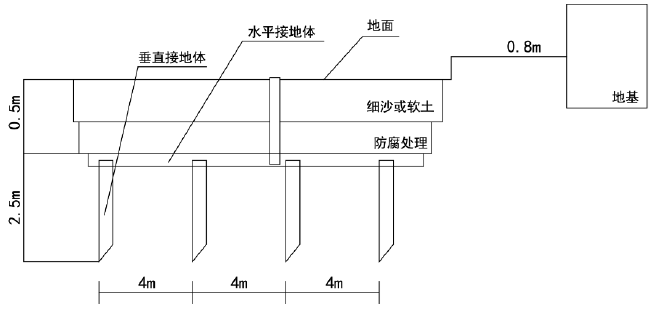

案例题 A施工单位承包一大楼机电安装工程，内容包括：通风与空调工程、建筑电气工程、建筑给排水工程、建筑智能化工程、消防工程等。其中建筑智能化工程分包给B施工单位，工作内容有用户电话交换系统、公共广播系统、建筑设备监控系统、火灾自动报警系统和机房工程等。在火灾自动报警系统施工过程中，重点把控探测器类设备安装、控制器类设备安装、系统调试、试运行等工作。在机房工程施工过程中，重点把控防雷与接地系统等工作。接地体安装示意图如下所示。

火灾自动报警系统安装完成
后 A 单位组织进行了火灾自动报警系统的检测验收，总的检测项目一共有 2 00 个
检测验收结果： A 类项目不合格数量为 0 B 类项目不合格数量为 4 个， C 类不合格项目为 5 个。监理工程师认为火
灾自动报警系统的检测验收结果不合格，责令其整改。
通风与空调工程
完成后，进行了通风与空调工程竣工验收的系统调试由施工单位负责监理单位监督设计
单位与建设单位参与和配合。对通风空调系统非设计满负荷条件下的联合试运转及调试要求和内容进行了确认。
【问题】
1.案例背景中的分项工程有哪些？
2.指出接地体安装示意图有哪些不妥？该如何纠正？
3.监理工程师为什么认为火灾自动报警系统的检测验收结果不合格？
4.通风空调系统非设计满负荷条件下的联合试运转及调试包括哪些内容？

正确答案

1.
探测器类设备安装、控制器类设备安装、系统调试、试运行、防雷与接地系统。
2.
不妥之处与纠正：
（1）垂直接地体间的间距为4m错误；垂直接地体间的间距不应小于5m。
（2）接地装置顶面埋设深度为0.5m错误；接地装置顶面埋设深度不应小于0.6m，且应在冻土层以下。
（3）人工接地体与建筑物外墙之间的水平距离为0.8m错误；人工接地体与建筑物外墙或基础之间的水平距离不宜小于1m。
3.
因为A类项目不合格数量为0，B类项目不合格数量小于或等于2，B类项目不合格数量与C类项目不合格数量之和小于或等于检查项目数量5％的，系统检测、验收结果应为合格；否则为不合格。而背景中检测验收结果，B类项目不合格数量为4个，不符合验收检测结果要求，所以监理工程师认为火灾自动报警系统的检测验收结果不合格。
4.
调试内容包括：（1）监测与控制系统的检验、调整与联动运行。
（2）系统风量的测定和调整（通风机、风口、系统平衡）。
（3）空调水系统的测定和调整。
（4）室内空气参数的测定和调整。
