案例题 某施工单位中标承建一座三跨预应力混凝土连续钢构桥,桥高30米,跨度为80m+136m+80m,箱梁宽14.5m,底板宽8米,箱梁高度由根部的7.5米渐变到3.0米。根据设计要求,0号、1号段混凝土为托架浇筑,然后采用挂篮悬臂浇筑法对称施工,挂篮采用自锚式结构。

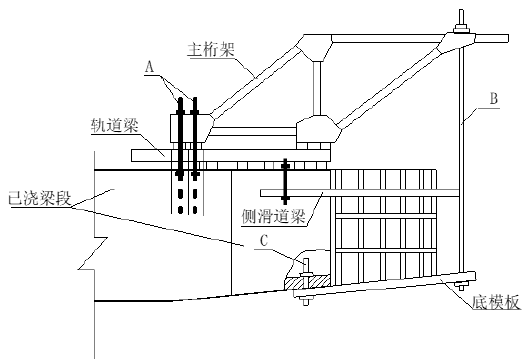

事件1:施工单位在另一同类桥梁(最大梁段重量与截面尺寸与本桥均相同)施工中已设计制作了满足使用要求的菱形桁架式挂篮,单侧挂篮结构及各组成部件如图1所示,经技术人员验算校核,该挂篮满足本桥施工所要求的强度和刚度性能,且行走方便,便于安装拆卸,按程序检查验收合格后用于本桥施工。

事件2:施工单位在施工组织设计中,制订的主桥挂篮悬臂浇筑施工工序为:①挂篮组拼就位→②安装箱梁底模及外侧模板→③安装底板、腹板钢筋及底板预应力管道→④→⑤安装内侧模、顶模及腹板内预应力管道→⑥安装顶板钢筋及顶板预应力管道→⑦浇筑腹板及顶板混凝土→⑧→⑨穿预应力钢丝束→⑩→?封锚及预应力管道压浆→?挂篮前移就位。
事件3:施工单位编写了挂篮悬臂浇筑安全专项施工方案制订了详细的安全技术措施,设置了合格的登高梯道、高处作业平台及护栏,做好个人安全防护,施工前进行了安全技术交底。
事件4.该桥施工完成后,施工人员对该桥的轴线偏位、顶面高程、断面尺寸、合龙后同跨对称点高程差、横坡、平整度等项目进行了检查。
问题:(1)写出图中挂篮系统中A、B、C各部件的名称
(2)在事件1中,挂篮还应完成哪些主要程序后方可投入施工?
(3)写出事件1中挂篮为满足使用与安全要求,还应具备的主要性能。
(4)写出事件2中工序④、⑧、⑩的名称。
(5)在事件3中从事挂篮悬臂浇筑的施工作业人员应采取哪些主要的高处作业个人安全防护措施?
(6)补充事件4验收项目。
(7)根据案例背景,该桥还可以采用什么方法施工?另外,边跨直线段采用什么方法施工?

正确答案
(1)A为锚固系统. B为前吊带. c为后吊带。
(2)挂篮组拼后,应全面检查安装质量, 并应按设计荷载做载重试验,以消除结构的非弹性变形。
(3)挂篮还应具备的主要性能有:稳定性、锚固方便可靠、重量不大于设计规定。
(4)④浇筑底板混凝土及养护;⑧检查并清洁预应力管道及混凝土养护;⑩张拉预应力钢束。
(5)高空施工作业人员应有安全帽、紧口工作服、安全带、防滑鞋。
(6)该题缺乏主控项目及一般项目的部分验收项目。主控项目包括:(1)悬臂浇筑必须对称进行,桥墩两侧平衡偏差不得大于设计规定,轴线挠度必须在设计规定范围内。(2)梁体表面不得出现超过设计规定的受力裂缝。(3)悬臂合龙时,两侧梁体的高差必须在设计规定允许范围内。
  缺少一般项目:梁体线形平顺,相邻梁段接缝处无明显折弯和错台,梁体表面无孔洞、露筋、蜂窝、麻面和宽度超过0.15mm收缩裂缝。
(7)由于该桥为变截面刚构桥,故还可以用支架法施工。边跨直线段采用支架法施工。
