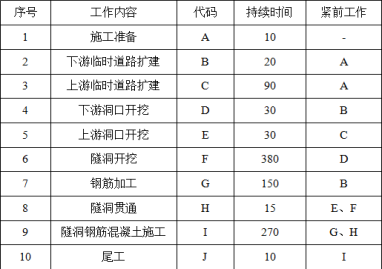

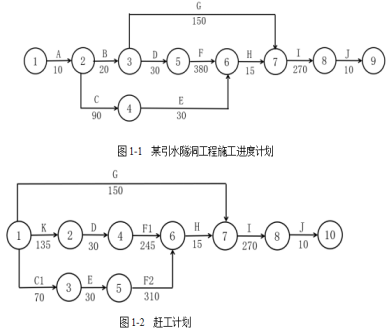

案例题某引水隧洞工程为平洞，采用钻爆法施工，由下游向上游开挖。钢筋混凝土衬砌采用移动模板浇筑，各工作名称和逻辑关系如表 1，经监理批准的施工进度计划如图1-1

事件一：工程如期开工，A 完工后，因其它标段的影响（非承包人的责任），D 工作开始时间推迟。经发包人批准监理人通知承包人，工作 B、C 正常进行，G 工作不受影响。D 工作暂停，推迟开工135 天，要求承包人调整进度计划。承包人提出上下游相向开挖的方法，进度计划如图1-2。其中C1为C.工作剩余时间，K 表示暂停时间。发包人和承包人签订补充协议，约定工期不变，发包人支付赶工费用 108 万元，提前完工奖励 1.5 万元/天，推迟完工处罚 1.5 万元/天。
事件二：上游开挖中，由于未及时支护，导致塌方。共处理塌方石方450m3，耗时8 天。承包人以地质不良为由，向发包人提出 49500 元（450m3，110 元/m3）的费用及工期索赔。
事件三、当上下游距离小于 L1 时，爆破时对向开挖面的人员应撤离，当距离小于L2 时，上游停止开挖，由下游向上游贯通。
事件四：对工期进行检查发现，工作 H 结束时间推迟 10 天，工作I 实际持续工作为254天，工作 J 实际持续时间为 6 天。
【问题】
1 .水工地下洞室除了平洞，还有哪些形式？夹角分别是多少？
2.指出图 1-2 中 F1、F2 分别代表什么，并指出关键工作。
3.事件二中承包人的要求是否合理，并指出理由。
4.分别写出 L1、L2 代表数值。
5.根据事件四，计算实际总工期，对比合同工期是提前还是推迟？并计算发包人应支付承包人的费用。

正确答案

1．（2023版教材P84-85）
除平洞外，还有斜井、竖井两种类型。
平洞，倾角小于等于6°；
斜井，倾角6°~75°为斜井，斜井可进一步细分为缓斜井(＞6°，≤48°)和斜井(＞48°，≤75°)；
竖井，倾角大于等于75°。
2． F1：下游洞口贯通，F2：上游洞口贯通。
关键线路为：①→②→④→⑥→⑦→⑧→⑨和①→③→⑤→⑥→⑦→⑧→⑨。
3．承包人要求不合理，上游段开挖过程中，未及时支护造成洞内塌方，是施工单位责任，施工单位不得进行工期和费用索赔。
4．（2023版教材P154）
L1：30米；L2：15米。
5．工程实际完成总工期为733天（735-2=733天），与合同工期相比，提前2天。发包人应该支付111万元（108+3=111万元）赶工措施费。
