案例题 某安装公司承包2×200MW 火力发电厂1 号机组的机电安装工程,主要施工内容包括锅炉、汽轮发电机组、油浸式电力变压器、llOkV 交联电力电缆、化学水系统、输煤系统、电除尘装置等。其中,汽轮机为抽、凝两用机,可供热。

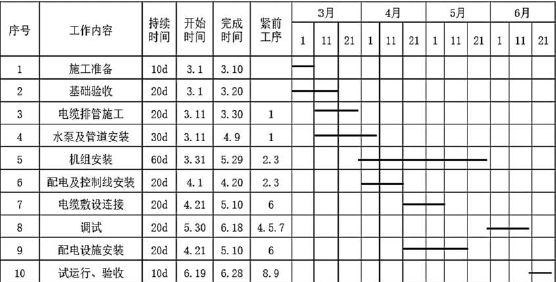

安装公司进场后,项目经理组织编制了机电安装工程施工进度计划(见下表)、预算费用计划和质量预控方案。施工方案有油浸式电力变压器施工方案、电力电缆敷设方案、电力电缆交接试验方案等。其中,油浸式电力变压器施工方案中的施工程序包括开箱检查、二次搬运、附件安装、滤油注油、验收等。工程开工前,技术人员对施工人员进行了施工技术交底。
在施工中发生了以下事件:
事件1:在设备螺纹连接件装配时,施工班组遇到有预紧力规定要求的紧固螺纹连接,经技术交底和反复实践,施工人员熟练掌握各种紧固方法的操作技能,圆满完成了所有螺纹连接的紧固工作。
事件2:因建设单位采购的水泵到货滞后20 天,结果使水泵及管道安装工作拖延到4 月29 日才完成。
事件3:项目部按照对工程质量的影响程度,设置了 A、 B、C 三级质量控制点,其中管道焊接质量控制设置为B 级控制点,管道水压试验及冲洗设置为A 级控制点。
该工程安装完毕后,施工单位在组织汽轮机单机试运转中发现,在轴系对轮中心找正过程中,轴系联结时的复找存在一定的误差,导致设备运行噪音过大,经再次复找后满足了要求。

【问题】
1.油浸式电力变压器施工程序还应包括哪些主要工序。有预紧力规定要求的螺纹连接常用的紧固方法有哪几种?
2.说明质量预控方案的内容及其表达方式。说明项目部将管道焊接质量控制设置为B 级控制点,管道水压试验及冲洗设置为A 级控制点的理由。
3.事件2 中,请问延误是否影响总工期?写出该施工进度计划的关键线路,并计算总工期?
4.汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正?

正确答案
1.
油浸式电力变压器的施工程序:开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、注油→绝缘测试→交接试验→验收。
(1)油浸式电力变压器施工程序中还应包括的工序有:设备就位、吊芯检査、绝缘测试 、交接试验。
(2)有预紧力规定要求的螺纹连接,常用的紧固方法有:定力矩法、测量伸长法、液压拉伸法、加热伸长法。
2.
(1)质量预控方案的内容主要包括:工序(过程)名称、可能出现的质量问题、提出的质量预控措施三部分。
(2)质量预控方案的表达形式有:文字表达形式、表格表达形式、预控图表达形式三种。
(3)项目部将管道焊接质量控制设置为B 级控制点的理由是:管道焊接质量不合格,将会影响下道工序质量—管道安装;管道水压试验及冲洗设置为A 级控制点的理由是:管道水压试验及冲洗如达不到规范规定,将影响相关机组设备的安全运行。
3.
(1)虽然建设单位采购的水泵到货滞后20 天,但水泵和管道安装工序总时差为50 天,进度偏差小于总时差,所以不影响总工期。(2)关键线路:(1)→(3)→(5)→(8)→(10)
,总工期为10+20+60+20+10=120 天。
4.
汽轮机轴系对轮中心找正还包括:
(1)轴系初找;(2)凝汽器灌水至运行重量后的复找;(3)汽缸扣盖前的复找;(4)基础二次灌浆前的复找;(5)基础二次灌浆后的复找。
