案例题 【背景资料】

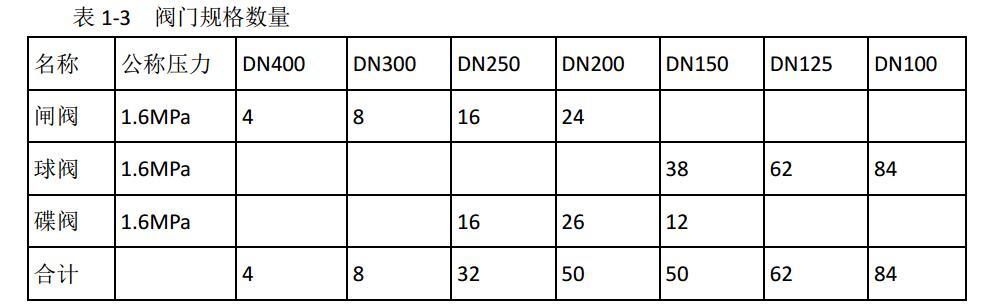

某项目管道工程，内容有：建筑生活给水排水系统、消防水系统和空调水系统的施工。某分包单位承接该任务后，编制了施工方案、施工进度计划（见表 1-1 中细实线）、劳动力计划（见表 1-2）和材料采购计划等； 施工进度计划在审批时被否定，原因是生活给水与排水系统的先后顺序违反了施工原则， 分包单位调整了该顺序（见表 1-1 中粗实线）施工中， 采购的第一批阀门（见表 1-3） 按计划到达施工现场，施工人员对阀门开箱检查，按规范要求进行了强度和严密性试验， 主干管上起切断作用的 DN400、 DN300 阀门和其

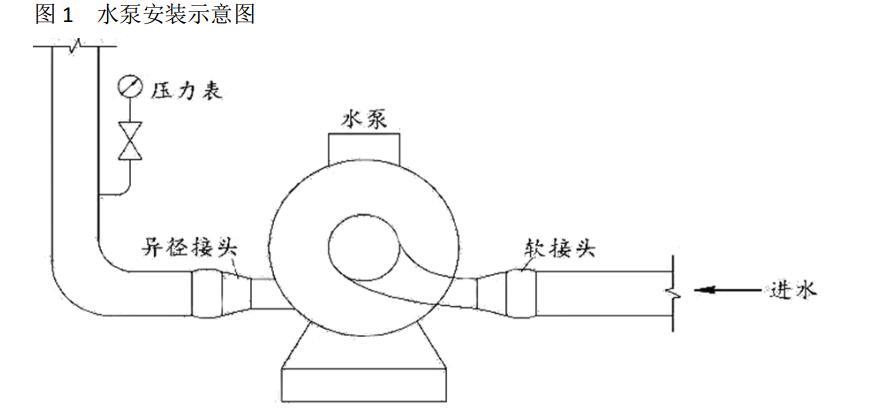

他规格的阀门抽查均无渗漏，验收合格。在水泵施工质量验收时，监理人员指出水泵进水管接头和压力表接管的安装存在质量问
题（见图 1），要求施工人员返工，返工后质量验收合格。

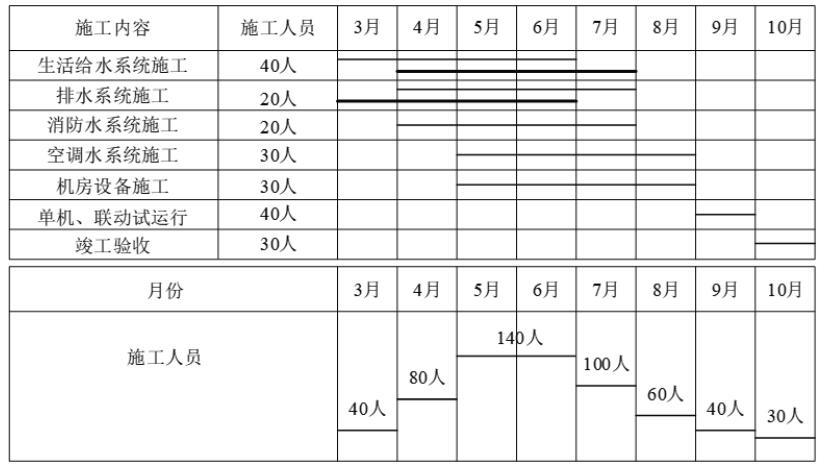

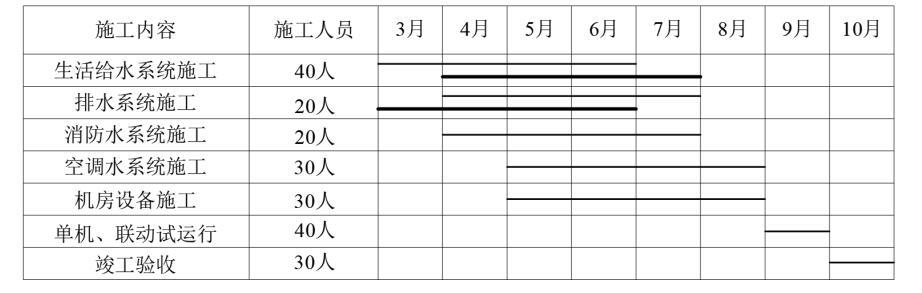

施工单位组织了水泵的单机试运行，连续运转 60min 内，水泵各运动部件运转正常、无异常响声和摩擦，报建设、监理单位审批准备参加联动试运行，监理认为试运行未满足相关要求，要求重新进行单机试运行。建筑生活给水排水系统、消防水系统和空调水系统安装后，分包单位在单机及联动试运行中，及时与其他各专业工程施工人员配合协调，完成联动试运行，工程质量验收合格。表 1-1 建筑生活给水、排水、消防和空调水系统施工进度计划表

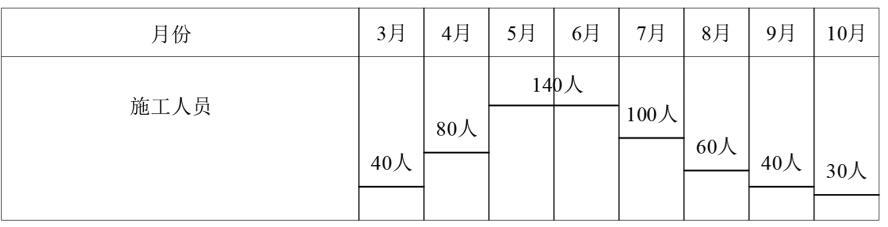

表 1-2 建筑生活给水、排水、消防和空调水系统施工劳动力计划表



问题：
1. 劳动力计划调整后， 3 月份和 7 月份的施工人员分别是多少？
2. 阀门壳体压力试验和密封试验压力分别应为多少 MPa？最短持续时间是多少？
3. 水泵（图 1）运行时会产生那些不良后果？绘出合格的返工部分示意图。
4. 单机试运行被监理单位否定的原因是什么？应如何改正？

正确答案

1. 劳动力计划调整后， 3月份和 7 月份的施工人员分别是 20 人和 120 人

2.壳体压力试验应为 1.5*1.6=2.4MPa 密封试验压力应为 1.1*1.6=1.76MPa ，持续时间不少于 5min。
阀门的壳体试验压力应为阀门在 20℃时最大允许工作压力的 1.5 倍，密封试验压力应为阀门在 20℃时最大允许工作压力的 1.1 倍，试验持续时间不得少于 5min。无特殊规定时，试验介质温度应为 5～40℃，当低于 5℃时，应采取升温措施
3.

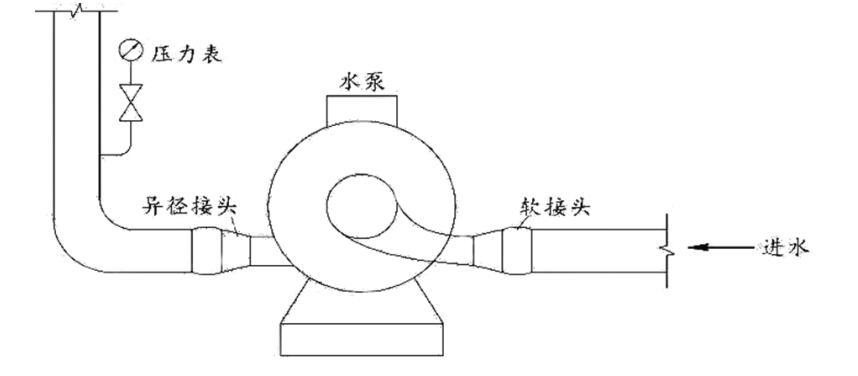

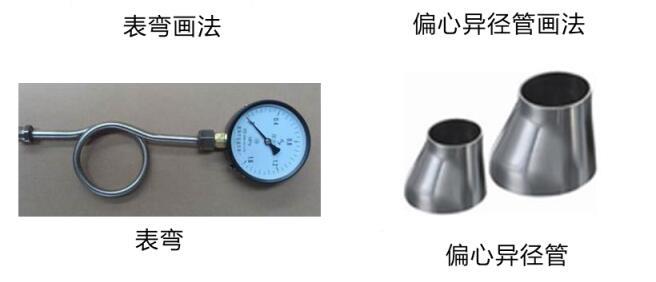

进水管的同心异径接头会形成气囊；压力表接管没有弯圈，压力表会有压力冲击而损坏。合格的返工部分示意图：

4.120kW 水泵连续运转时间不符合要求，应重新进行试运转，连续试运转时间不少于 90min。
?泵在额定工况下连续试运行时间
