案例题 【背景资料】
某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为 145 天，原计划 8 月 15 日开工，但由于前期土建施工影响，致使安装工程实际开工时间为 10 月 1 日。
进入 11 月份各地相继出现重度雾霾，建设主管部门要求 11 月 30 日工程全部停工。第二年 3月 15 日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保 5 月 1 日全线通车的目标，于是施工单位补充人员加班加点抢工期，4 月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。

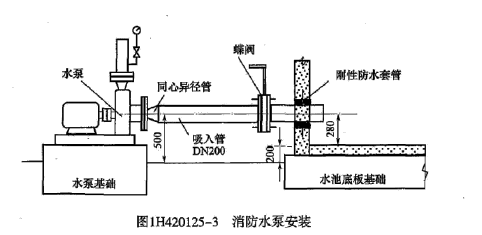

在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如图 1所示。


走廊中的 VAV 空调风管工作压力为 300Pa，采用橡塑保温，保温完成后进行吊顶施工。
在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有 5000m，价值150 万元。

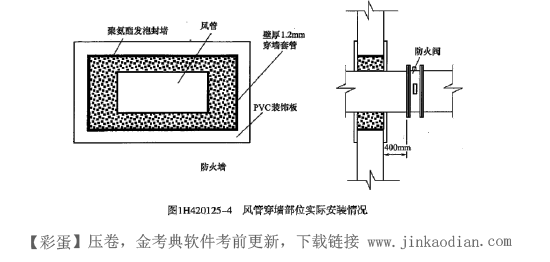

图 2 为风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。

【问题】
1.消防水泵安装存在哪些质量问题，并说明原因?
2.吊顶中风管安装，应进行哪些检验和试验?
3.这批电缆应如何处置?是否构成质量事故，等级如何确定?
4.风管穿墙部位安装存在哪些错误?

正确答案

1.消防水泵安装存在如下质量问题
（1）水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。（下进上平，上进下平）
（2）水泵出口压力表应加表弯，以便起到缓冲作用。
（3）消防水池应采用柔性防水套管；如果使用刚性防水套管，水泵吸入管上应设置柔性接头。
（4）按照标注尺寸计算，吸入管存在倒坡现象，容易形成气囊。
（5）水泵与水池为独立基础，可能存在沉降变形，水泵入口应采用柔性连接。

2.吊顶中风管安装应进行漏风试验、橡塑耐火等级检验、保温前的隐蔽验收、吊顶前隐蔽验收和风量检测试验等。
3.电缆属于不合格品，截面不够直接影响使用安全，必须更换，不可能通过返修、返工、让步接收和降级使用来处置。由于不含施工费用，经济损失已经超过 100 万元，故至少属于一般质量事故。
4.风管穿墙部位安装图中存在的问题：
1）风管穿墙套管厚度应不小于 1.6mm，而本案套管厚度只有 1.2mm。
2）穿墙封堵材料应为不燃材料，而图中的聚氨醋及 PVC 装饰板，均为可燃材料。
3）防火阀与防火墙距离应不大于 200m，而图中为 400mm。
