案例题 某公司承建一座跨河城市桥梁，基础均采用φ1500mm钢筋混凝土钻孔灌注桩，设计为端承桩。桩底嵌入中风化岩层2D（D为桩机直径）；桩顶采用盖梁连接；盖梁高度为1200mm，顶面标高为20.000m，河床地层揭示依次为淤泥、淤泥质黏土、黏土、泥岩、强风化岩、中风化岩。
项目部编制的桩基施工方案明确如下内容：

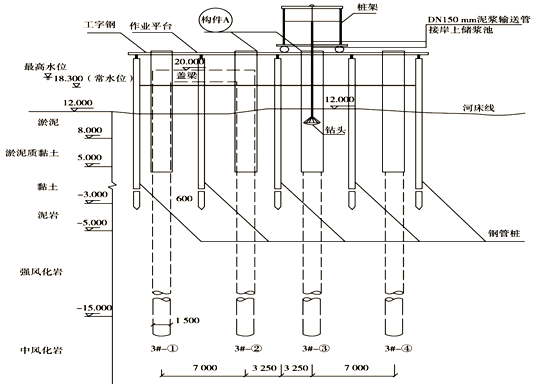

（1）下部结构施工采用水上作业平台施工方案，水上作业平台结构为φ600mm钢管桩＋型钢＋人字钢板搭设。水上作业平台如图3所示。
（2）根据桩基设计类型及桥位水文、地质等情况，设备选用“2000型”正循环回转钻机施工（另配牙轮钻头等），成桩方式未定。
（3）图中A构件名称和使用的相关规定。
（4）由于设计对孔底沉渣厚度未做具体要求，灌注水下混凝土前，进行二次清孔，当孔底沉渣厚度满足规范要求后，开始灌注水下混凝土。

问题：
1.结合背景资料及图3，指出水上作业平台应设置哪些安全措施？
2.施工方案（2）中，指出项目部选择钻机类型的理由及成桩方式。
3.施工方案（3）中，所指构件A的名称是什么？构件A施工时需使用哪些机械配合？构件A应高出施工水位多少米？
4.结合背景资料及图3，列式计3#一①桩的桩长。
5.在施工方案（4）中，指出孔底沉渣厚度的最大允许值。

正确答案

1.结合背景资料及图3，指出水上作业平台应设置哪些安全措施？
答：防撞警示灯（平台前沿上下端部）；安全护栏，栏杆上张贴安全标语，设备安全警示牌。配置足够数量的救生圈等救生设备，并配备一定数量的固定式防水灯，保证夜间足够的照明。作业平台上应设置多条安全通道，以防不测时人员迅速疏散。
2.施工方案（2）中，指出项目部选择钻机类型的理由及成桩方式。
答：理由：①水下作业；②正循环适用于岩性土层。
成桩方式：泥浆护壁成孔成桩。
3.施工方案（3）中，所指构件A的名称是什么？构件A施工时需使用哪些机械配合？构件A应高出施工水位多少米？

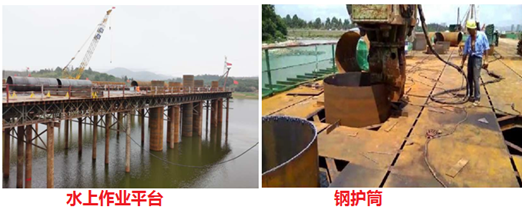

答：①A——钢护筒，需要起重机吊装、平板拖车、液压振动锤、拔桩机。②钢护筒应高出施工水位2m。

4.结合背景资料及图3，列式计3#一①桩的桩长。
答：桩顶标高：20.000－1.200＝18.800（m）
桩底标高：－15.000-2×1.5＝－18.000（m）
桩长：桩顶标高－桩底标高＝18.8－（－18）＝36.8（m）
5.在施工方案（4）中，指出孔底沉渣厚度的最大允许值。
答：100mm。
